Здравствуйте,
Есть необходимость подключиться после счетчика в общем щите на 4-ре владельца, однако, обнаружил, что отдельной шины для заземления нет. Вернее сказать, она соединена с нулевой шиной. Пока кроме меня никто не подключался, поэтому примера для подключения нет.
У меня после счётчика выведены из трех фаз две фазы и для нуля, чтобы удобно было подключать два нуля от разных фаз я установил отдельную шинку и туда их подключил.
Вопрос: можно ли подключать ноль и заземление в одну шину, если такова разводка сделана в общем щите?
Или, например, можно ли подключить заземление к железному корпусу общего щита?
Спасибо заранее.
Здравствуйте, Руслан!
Руслан сказал(а)
отдельной шины для заземления нет. Вернее сказать, она соединена с нулевой шиной.
Это значит, что применена система TN-C-S и в этом общем щите выполнено разделение PEN-проводника.
Для подключения рабочих нулей, как правило, должен использоваться отходящий от счетчика нулевой проводник.
Для подключения защитных PE-проводников должна использоваться соответствующая шина в щите. Если Вам необходимо подключить один защитный проводник присоединяйте его к общей PE-шине (той, что соединена с нулевой шиной), если Вам необходимо присоединить несколько своих защитных проводников целесообразно установить для защитных проводников своих отходящих линий отдельную PE шину и соединить ее с общей PE шиной в щите.
Спасибо за комментарий.
Поскольку отдельную шину в общем щите проблематично разместить, то пришлось сделать такое подключение заземление: подключить оба провода заземления к корпусу щита, который подключён к шине заземления щита.
Допустимо ли такое подключение в существующих условиях?
Фото по ссылке https://disk.yandex.ru/d/hmuCooJ-3Z-chg
подключить оба провода заземления к корпусу щита, который подключён к шине заземления щита.
Допустимо ли такое подключение в существующих условиях?

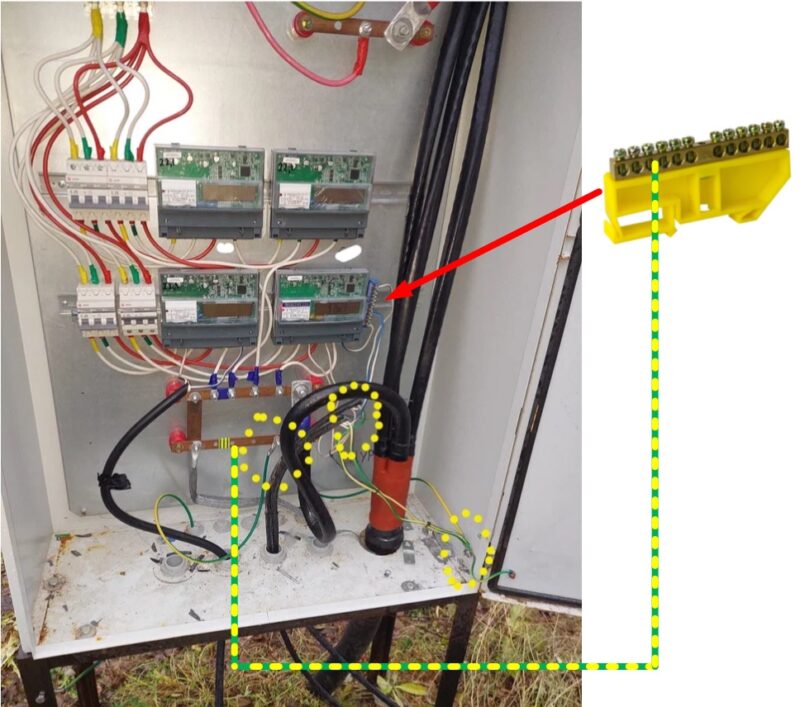

Нет, в данном случае, такое подключение выполнять не следует, это не соответствует правилам и, главное, в этом совершенно нет необходимости. В щите есть свободные участки DIN-рейки на которую можно поставить шину и выполнить подключение к ней.

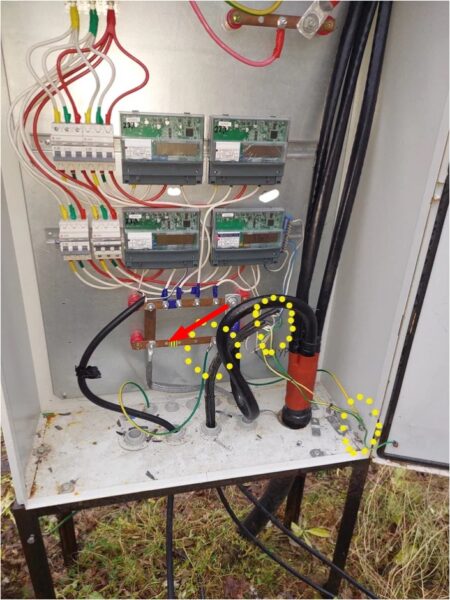

Кстати, заметил интересный момент, подключение PEN-проводника питающей линии в щите не соответствует пункту 1.7.135 ПУЭ согласно которому его необходимо подключать к шине PE, а он подключен к шине N.
Дмитрий Комлев,
Уточните, пожалуйста на фото, что имеется ввиду.
Руслан, питающий ноль трехфазного кабеля, согласно ПУЭ, должен быть на шине PE, а не на нулевой шине.
Дмитрий Комлев,
Спасибо за замечание и разъяснение. Обязательно передам обслуживающей организации.
