Здравствуйте! Тут у Вас все очень запутано. Что бы в этом разобраться и начертить принципиальную схему нужно целый день отдать. Не думаю, что есть смысл строить принципиальные схемы под каждый конкретный случай. Все эти схемы строятся на общих правилах и на простых базовых схемах, думаю если Вы планируете собирать схемы такого уровня Вам следует самостоятельно разобраться в данных вопросах, для этого на нашем сайте есть очень подробная статья: https://elektroshkola.pro/elektroprovodka/podklyuchenie-proxodnyx-i-perekrestnyx-vyklyuchatelej/
А на форуме так же есть примеры построения нестандартных схем:
https://elektroshkola.pro/forum/sxemy-elektroprovodki/
Дмитрий, приветствую Вас. Суть Вашего сообщения я понял. В том то и дело, что данная схема не мной была спроектирована, а заказчиком. В данный момент это сложная схема.
Статью я изучил, подобные схемы, предоставленные на сайте, тоже мной изучены и при мне.
Если данный вопрос можно решить по другому - жду от Вас ответ. Благодарю.

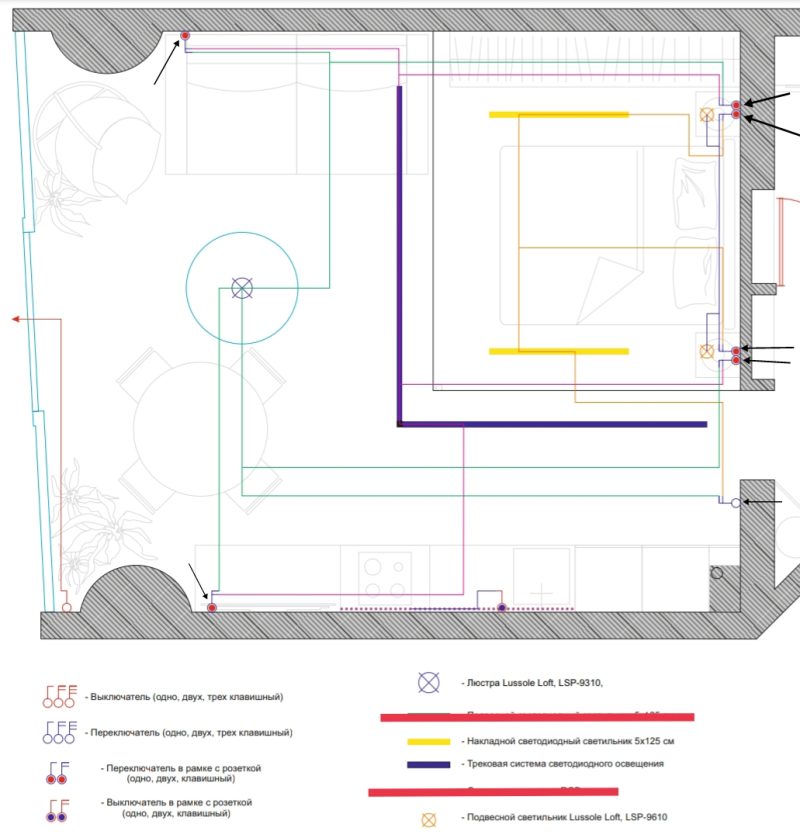

Ну смотрите, двухклавишные выключатели следует рассматривать как два одноклавишных, таким образом, у Вас есть два двухклавишных переключателя которые управляют двумя подвесными светильниками и накладным светодиодным светильником, подвесные светильники управляются с двух мест одной из клавиш каждого из двух этих выключателей, простая схема, у нас она есть в статье. Далее, накладной светодиодный светильник управляется с трех мест (одна из клавиш выключателя в правом нижнем углу), таким образом в правом нижнем углу должен стоять так называемый перекрестный переключатель, получается по одной клавише проходных переключателей и одна клавиша перекрестного переключателя и мы получаем обычную схему управления с трех мест. Остальные светильники управляются с 4х и 5ти мест, тоже ничего сложного на правой стенке над входом устанавливаете двухклавишные проходные выключатели, остальные должны быть перекрестными и собираете схемы по тому же принципу как показан в статье, ничего сложного вообще не вижу, только расход кабеля будет сумасшедший просто)
Можете так же рассмотреть для организации управления освещением импульсные реле. На сайте у нас к сожалению по ним статьи пока нет, но в интернете информацию Вы без труда найдете.
