У меня многорожкавая люстра. Выключатель в стене имеет две клавишы. На каждую подается фаза а на средней между ними- ноль. Если я попеременно включаю разные секции люстры- то все они горят. Но если я хочу зажечь их обе- то одна сразу выключается а вторая продолжает гореть. На выключателе когда контакты разомкнуты- напряжение на каждом контакте относительно нуля -220 В. Когда замыкаю один но оставляю разомкнутым второй- то на втором сразу ноль и та часть люстры сразу перестает гореть!
Такая проблема была всегда. Когда во второй секции поменял лампы накаливания на светодиодные- ничего не изменилось. Зато теперь светодиодные лампы немного светятся всю ночь даже будучи выключенными. Я померил остаточное напряжение на них -оказалось 16 вольт. Тогда я убрал пружинки в выключателе с синей подсветкой - все равно слабое свечение в люстре осталась, даже немного ярче, хотя напряжение на них теперь в выключенном состоянии уже примерно ноль.
https://spb.lemanapro.ru/product/vyklyuchatel-vstraivaemyy-taymyr-2-klavishi-s-podsvetkoy-85591345/?utm_medium=performance_cpc&utm_source=yandex_direct_1&utm_campaign=ag1_Yandex_DSA_DM_B2B_Full-feed_Spb_CPA_st_Retargeting|%D1%81id_100466659&utm_term=phid_4939248|&utm_content=cid_100466659|gid_5330032636|adid_15344353488|crt_0|pst_premium|ps_2|srct_search|src_none|devt_desktop|ret_4939248|geo_2|0&yclid=15473178957629882367
Три провода идут к люстре- два фазовых и один общий. Как и на выключателе. См. выше ссылку.
когда все выключено то на проводах к люстре есть все три фазы.
когда включена 1 группа ламп - есть одна фаза на одном проводе.
когда включена 2 группа ламп -есть две фазы на двух проводах.
когда включены обе - 1 и 2 группа ламп есть одна фаза на том же проводе что и когда включена только 1 группа ламп. 2 группа сразу гаснет.
Но больше беспокоит почему 2 группа светодиодных ламп продолжает слабо светиться всю ночь будучи выключенными? Видимо какая то емкость не хочет разрядиться. Что нужно сделать- подключить к их контактам еще один конденсатор ?
Если вы проверку делали как я вам писал, то у вас очевидно неправильно подключение люстры и выключателя осуществлено.
"когда все выключено то на проводах к люстре есть все три фазы." - такого просто не может быть, на всех трёх проводах индикаторная отвёртка не должна светиться.
"когда включена 2 группа ламп -есть две фазы на двух проводах." - такого тоже не должно быть, индикатор отвёртки должен светиться только на одном из проводов.
Но у вас на этой схеме только два провода, а у меня их три- к люстре и в выключателе.
Их номера в люстре условно- 1-2-3. я померил на них напряжение мультиметром.
Все выключено между 1 и 2 -ноль, между 2 и 3 -ноль , между 1 и 3 тоже 0.
Включена 1 группа ламп-между 1 и 2 ноль , между 2 и 3 -230 вольт, между 1 и 3- 230 В.
Включена 2 группа ламп- между 1 и 2-230 В, между 2 и 3 ноль , между 1 и 3 230 В
Включены обе группы ламп- между 1 и 2 ноль , между 2 и 3-230 В, между 1 и 3-230 В.
И почему всю ночь светится светодиодные лампы даже будучи выключенными ?

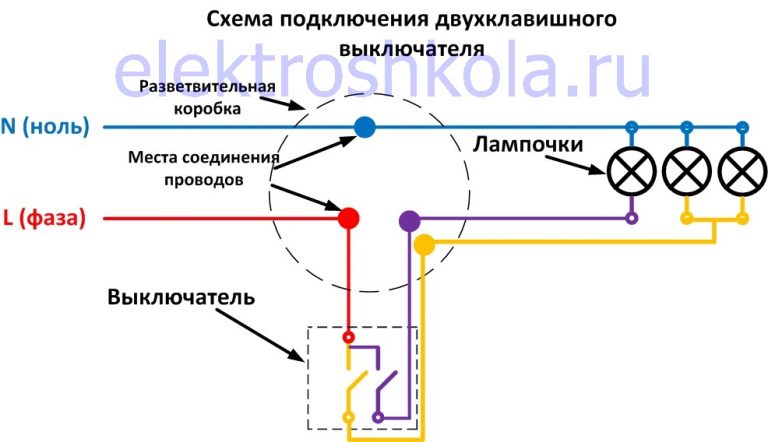

На схеме тоже по три провода к выключателю и люстре (три лампочки и есть люстра, лампочка к которой сиреневый провод условно одна секция ламп, лампочки к которым желтые провода условно другая секция ламп).
К люстре:
- первый провод - синий (общий для обоих секций, т.е для всех ламп);
- второй провод - сиреневый (фаза для одной секции ламп);
- третий провод - желтый (фаза для другой секции ламп).
К выключателю:
- первый провод - красный (фаза входящая в выключатель);
- второй провод - желтый (та же самая фаза коммутируемая первой клавишей на одну секцию ламп);
- третий провод - сиреневый (та же самая фаза коммутируемая второй клавишей на другую секцию ламп.
Вы проводите не корректные измерения, потому как измерять необходимо относительно общего провода для всех ламп - на схеме синий провод.
Если у вас есть только мультиметр, то измерять нужно следующим образом - один щуп на общий, второй щуп попеременно на оставшиеся два провода.
Если подключение люстры и выключателя выполнено правильно, то:
- обе клавиши выключены - на двух оставшихся проводах относительно общего О В;
- включена одна из клавиш - на одном из проводов относительно общего 230 В;
- включена другая из клавиш - на другом из проводов относительно общего 230 В;
- включены обе клавиши - на обоих проводах относительно общего 230 В.
Если измерения описанным мною способом дадут другие результаты, то подключение выполнено однозначно неправильно.
Приветствую! Думаю, что путаница, в данном случае, связана с тем, что выключатель рвет не фазу, как должен, а ноль. Именно так объясняется это явление:
Александр сказал(а)
когда все выключено то на проводах к люстре есть все три фазы.
Все дело в том, что когда ноль отключен выключателем, на этом проводе появляется наведенное напряжение от фазного провода, которое и показывает индикатор. Это совершенно обычное дело, за свою практику я бесчисленное количество раз с такой ситуацией сталкивался.
Александр, вкрутите в люстру все лампочки (желательно лампочки накаливания), отсоедините выключатель, и проверьте индикатором провода. При правильной схеме разводки вы должны увидеть на этих проводах два нуля и фазу, но в вашем случае вы скорее всего увидите 2 фазы (которые будут проходить через лампочки в люстре) и один ноль. Если это так, то просто с учетом этой особенности нужно будет подключить выключатель и все заработает.
Кстати вопрос с таким подключением светильников уже рассматривался в этой теме: https://elektroshkola.pro/forum/vnutrennee-osveshhenie/dvojnoj-vyklyuchatel-strannaya-sxema-razvodki/
