Здравствуйте! Продолжу тему таблиц для расчета тока КЗ здесь, потому что очень хочется понять раз и навсегда)))

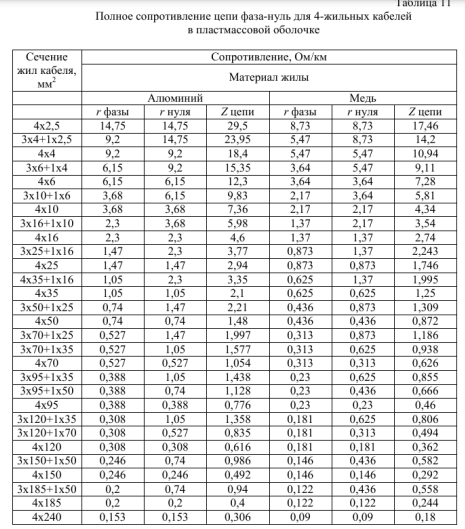

К примеру, от ТП у меня идет кабель на ВРУ АВБбШВ 4х150 длиной 93м, согласно нижеприведенной таблице, полное сопротивление цепи фаза-ноль для этого участка 0,492*0,093=0,046 Ом
Следующий участок от ВРУ до ЩР1 идут 2 кабеля АВБбШв 4х120, длиной 61м, получается полное сопротивление участка составит (0,616/2)*0,061=0,019 Ом, далее к ЩР2 идет один кабель АВВГ 4х120 длиной 60м (полное сопротивление 0,037 Ом) и, наконец, конечный потребитель подключается ВВГ 5х6, длиной 11м (7,28*0,011=0,08Ом). Сопротивление Zт/3=0.014. Получается ток однофазного КЗ 220/((0,046+0,019+0,037+0,08)+0,014)=1122А
Очень буду благодарна за разъяснение ошибок.
Таблица взята из Рекомендаций по расчету петли фаза-ноль
Здравствуйте!
Виктория сказал(а)
Следующий участок от ВРУ до ЩР1 идут 2 кабеля АВБбШв 4х120, длиной 61м, получается полное сопротивление участка составит (0,616/2)*0,061=0,019
Здесь важный момент, эти 2 кабеля сдвоенные, то есть работают в параллели? Если так то расчет правильный, но если эти два кабеля питают разные секции, или один из них резервный, то расчет должен быть другим, то есть расчет будить зависеть от схемы питания.
Во всем остальном расчет Вы ведете правильно.
Спасибо огромное! Всегда сомневалась)))) На ввод приходит именно два кабеля в параллель.
Не могли бы Вы пояснить еще пункт ПУЭ 1.7.79:
Допускаются значения времени отключения более указанных в табл.1.7.1, но не более 5 с в цепях, питающих только стационарные электроприемники от распределительных щитов или щитков при выполнении одного из следующих условий:
1) полное сопротивление защитного проводника между главной заземляющей шиной и распределительным щитом или щитком не превышает значения, Ом:
50*Zц/U0.
2) к шине PE распределительного щита или щитка присоединена дополнительная система уравнивания потенциалов, охватывающая те же сторонние проводящие части, что и основная система уравнивания потенциалов.
Т.е. если у меня стоит АВ с характеристикой В и соотношение Iкз/In < 10, то мне нужно просчитать соотношение 50*Zц/U0? Если и оно не выполняется, то предусмотреть дополнительную СУП?
Виктория, это на самом деле очень сложная тема, по которой целую книгу написать можно, но да, в целом требования ПУЭ такие. При этом обращаю внимание, что это ТОЛЬКО для цепей питающих стационарное оборудование, для всех остальных цепей время должно приниматься в соответствии с таблицей 1.7.1. Если у Вас по току КЗ автомат за нужное время не отрабатывает, ставьте дифавтомат, он сработает в любом случае. Такой вариант, кстати, прописан в последнем абзаце указанного Вами пункта 1.7.79. ПУЭ.
Виктория сказал(а)
Т.е. если у меня стоит АВ с характеристикой В и соотношение Iкз/In < 10, то мне нужно просчитать соотношение 50*Zц/U0? Если и оно не выполняется, то предусмотреть дополнительную СУП?
А вот здесь я не понял, почему Вы берете кратность 10 для автомата с характеристикой B у которого отсечка до 5Iн?
Виктория сказал(а)
заказчик не предоставляет данные по сопротивлению петли фаза-ноль в точке присоединения, а данных про линии до распред щита у меня нет, что делать?
Ну здесь Вы ничего не сделаете, это необходимые исходные данные, не представляю как без них можно что-то спроектировать.
