Добрый день!

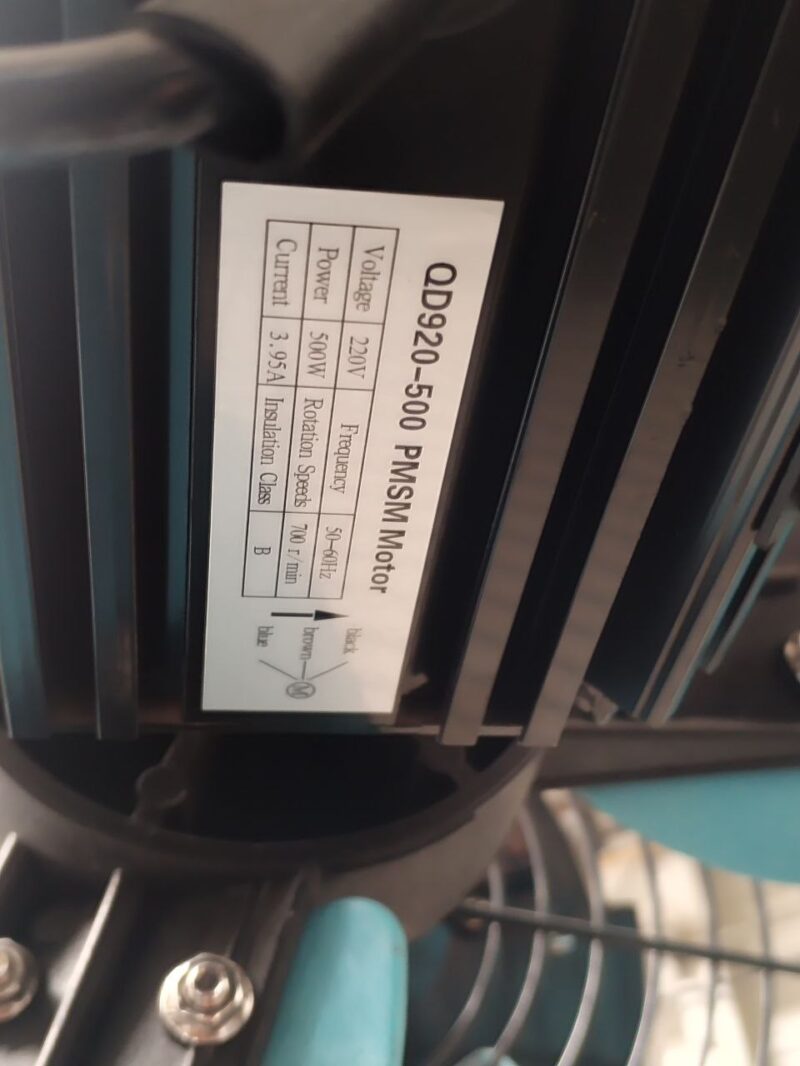

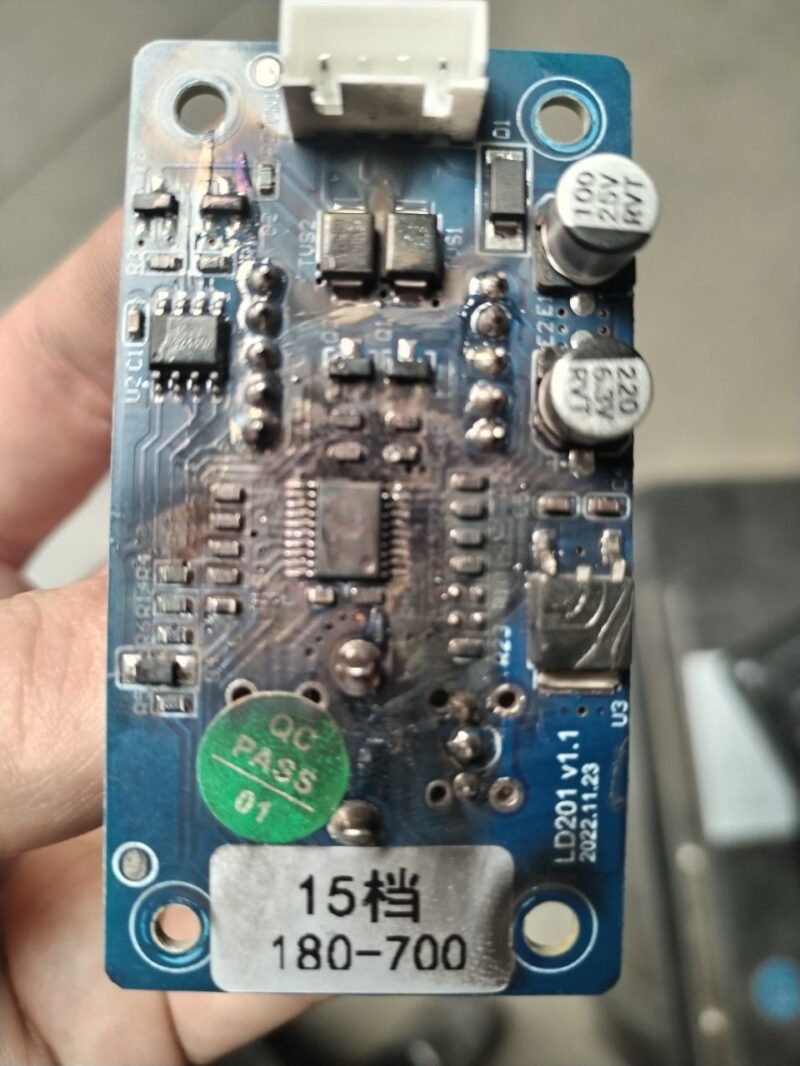

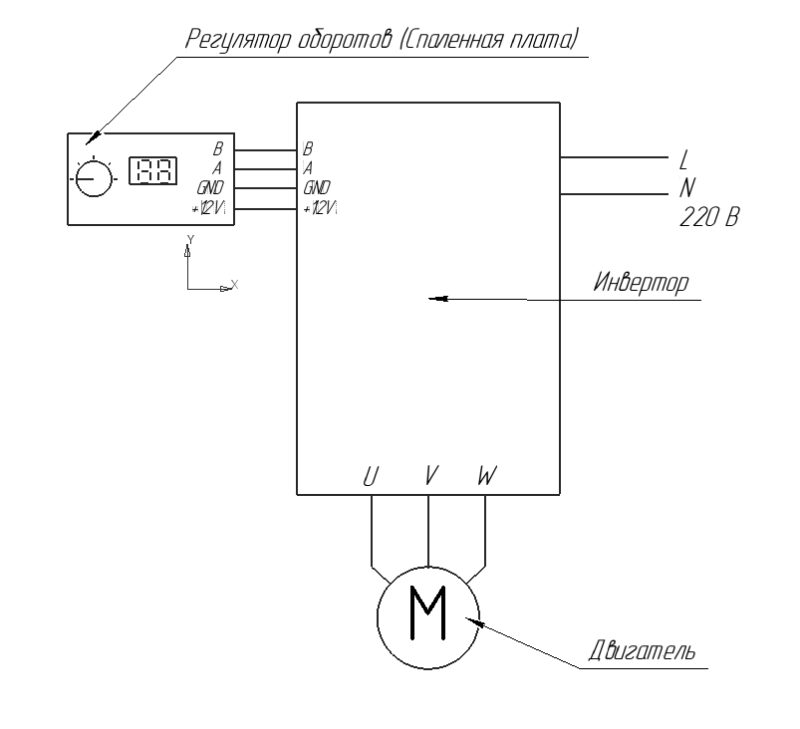

Из-за собственной халатности я спалил плату регулятора оборотов инвертора, питающий синхронный двигатель с постоянными магнитами, на промышленном вентиляторе. Необходимо сделать так, чтобы он хотя бы заработал, даже если без регулировки оборотов. Пробывали подключать частотный преобразователь напрямую к двигателю, но двигатель начал сильно нагреваться и работать нестабильно, подключали частотник Sinovo(Sinodrive) SD60. На первой -- плата для регулировки оборотов, второе фото -- структурная схема, третье фото -- двигатель. Буду рад вашей помощи в этом вопросе.
Приветствую!
Синхронный двигатель с постоянными магнитами (PMSM) кардинально отличается от асинхронного. Обычный частотник, включённый в стандартном режиме V/F (скалярное управление), не может им нормально управлять:
- Ротор уже намагничен, поэтому двигатель не нуждается в «намагничивающем токе» через скольжение.
- Без информации о положении ротора токи фаз не синхронизируются с вращающимся полем. Возникают колебания, потеря синхронизма, резкое падение коэффициента мощности, и, как следствие, перегрев и нестабильная работа.
- Ваш вентилятор – нагрузка с квадратичным моментом, но это не спасает двигатель от работы в неустойчивом режиме.
Вам нужно либо настроить Sinovo SD60 на режим векторного управления синхронным двигателем с постоянными магнитами (если такая функция есть) либо думать о покупке специализированного частотника для PMSM. Сейчас много относительно недорогих векторных преобразователей, которые «из коробки» работают с синхронными двигателями.
