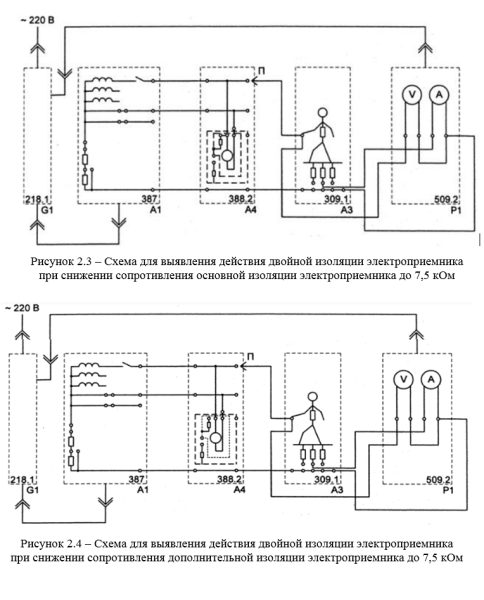

Имеются две схемы стенда, отличающиеся лишь перемычками в блоке с электроприемником. В первом случае основная изоляция снижается до 7,5 кОМ, во втором дополнительная. При этом токи и напряжения прикосновения модели человека не изменились.
Вопрос: в чем разница в работе первой и второй схемы? Как себя ведет основная и дополнительная изоляция в обоих случаях. Помогите пожалуйста 🙁
Приветствую. Конкретно по этой схеме мало, что можно понять. Снижение общего сопротивления электрической цепи (путем снижения сопротивления основной или дополнительной изоляции) должно приводить к увеличению напряжения прикосновения и соответственно к увеличению протекающего по цепи тока. Если как вы пишете он не менялся значит в обоих случаях уменьшалось сопротивление только одной изоляции, но общее сопротивление цепи соответственно оставалось неизменным.
Вообще применение дополнительной изоляции - это один из вариантов защиты от косвенного прикосновения, то есть прикосновения к доступным проводящим частям которые в нормальных условиях не должны находится под напряжением, но оказались под напряжением в результате повреждения основной изоляции.
Другой вариант защиты от косвенного прикосновения - это защитное зануление (заземление) открытых проводящих частей оборудования (их корпусов) в сочетании с применением автоматического отключения, то есть пробивает основную изоляцию, замыкает на зануленный корпус, отбивает автомат.
В оборудовании же с двойной изоляцией в случае пробоя основной изоляции защита от поражения электрическим током обеспечивается дополнительной изоляцией которая препятствует выносу опасного электрического потенциала на корпус электрооборудования. Корпуса оборудования с двойной изоляцией не подлежат защитному заземлению (занулению), например если такое оборудование подключается через штепсельную розетку, то на его вилке не будет защитного контакта. Зачастую такое оборудование имеет электроизолирующий (пластиковый) корпус, который и выполняет роль дополнительной изоляции.
Как то так. Надеюсь мой ответ чем то помог 😁
