Здравствуйте, Вячеслав. В общем случае я отвечу на ваш вопрос отрицательно, т.к преобразователи частоты (о которых я знаю) рассчитаны на питание синусоидальным напряжением промышленной частоты. А преобразователи частоты выдают модулированное напряжение. Таким образом на преобразователь частоты токарного станка поступит не предусмотренное для него напряжение.
Что бы ответить конкретнее, необходимо знать тип ваших преобразователей.
Добрый вечер Дмитрий. Дополнение на ваш вопрос:Преобразователь который я собирался использовать в качестве питающего- СИЛИУМ SL9-M-GB-7D5 Мощность7,5лВа Вход 1ф220АС 50-60 Гц Выход 3ф 380В 17А. Тот который стоит в станке: MODEL VFD0055E43A INPUT 3PH 380-480V 50-60Hz 14A, OUTPUT:3PH 0-480V 13A 9.9KVA. 5.5KWn.5HP(Дмитрий предпоследние три буквы после5.5 сомневаюсь смотрел через зеркало в очень узком месте) FREQVENCY RANGE:0.1-600Hz VERSION:01.15/02.15 SEMIF47 GB12668.3 . Эти данные я переписал с бирки прикрепленной к корпусу. Основной двигатель 5.5ква 380в-это написано на бирке прикрепленной к станку. Можно открыть люк который закрывает двигатель и посмотреть на бирке самого двигателя если она там имеется. Буду благодарен любому коментарию,а также совету каким образом решить эту проблему.

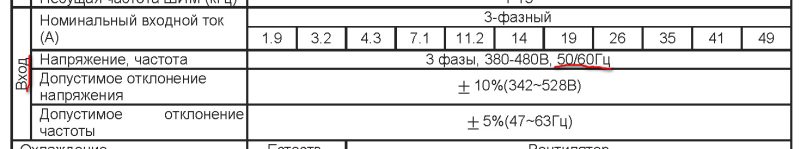

Верхняя картинка - входные параметры Delta VFD055E43A

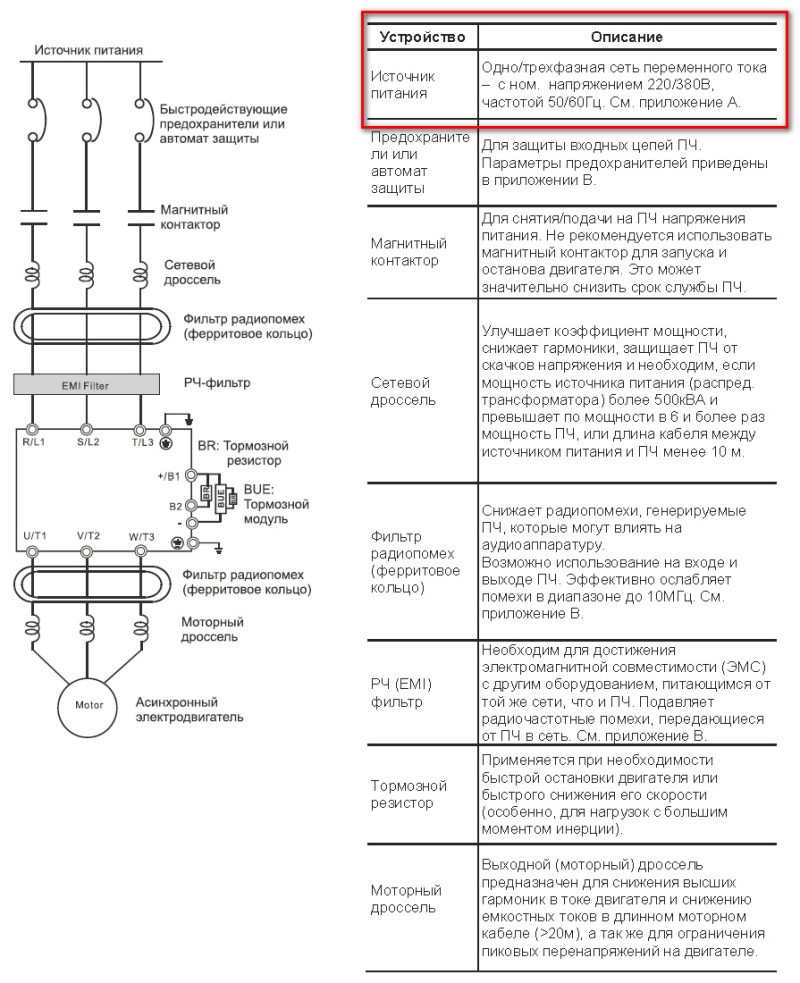

Нижняя левая картинка - подключение Delta VFD055E43A

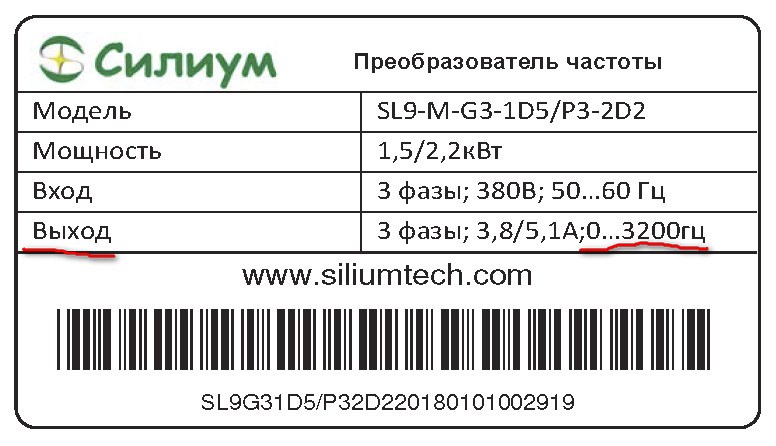

Нижняя правая картинка - выходные параметры Силиум SL9-M-G13-7d5.
Как видно из картинок, выход Силиума 0...3200 Гц, тогда как вход Delta 50/60 Гц.
1.Нет возможности 3ф питания. 2. На момент покупки я в этом видел наиболее простое решение проблемы. И наконец я начинаю понимать что вероятнее всего придется отключать частотник который стоит в станке и заменять его на силиум. А двигатели системы смазки и эмульсионный для охлаждения запитывать от 1ф через конденсаторы.Пока я себе мало представляю всю сложность и объем всех этих действий.
Здравствуйте. Ответ на ваш вопрос зависит от времени торможения и инерции механизма. Потому как чем меньше время торможения и чем больше инерция механизма, тем больше энергии будет сгенерировано при торможении. И возможна ситуация отключения привода из-за перенапряжения
Добрый вечер Дмитрий речь идет о токарном станке. Двигатель 5.5квт частотник 11квт. Если просто работать в режиме точения(обработки заготовки резцом то время торможения в это случае не особо кретично. А при нарезании резьбы резцом желательно до максимума покороче. В станке есть два режима скорости. Точить можно на больших оборотах,а нарезать резьбу лучше на низких.Энерция конечно присутствует. В станке стоял частотник на входное 3х фазное напряжение,сейчас предстоит замена на однофазный вход. Но никакого тормозного сопротивления там нет.Винструкции на частотник указан номинал сопротивления и стоит знак больше или равно.Отсюда вопрос как не ошибиться с выбором сопротивления оно стоит не копейки.Заказать а потом прийти к выводу что нужен другой номинал?
Как не ошибиться с выбором сопротивления? Простого решения нет. Что бы гарантировано не ошибиться,нужно рассчитать параметры резистора исходя из требуемого режима торможения.
Вот например методика https://instart-info.ru/wp-content/uploads/2015/03/%D0%9C%D0%B5%D1%82%D0%BE%D0%B4-%D1%80%D0%B0%D1%81%D1%87%D0%B5%D1%82%D0%B0-%D0%BF%D0%B0%D1%80%D0%B0%D0%BC%D0%B5%D1%82%D1%80%D0%BE%D0%B2-%D1%82%D0%BE%D1%80%D0%BC%D0%BE%D0%B7%D0%BD%D0%BE%D0%B3%D0%BE-%D1%80%D0%B5%D0%B7%D0%B8%D1%81%D1%82%D0%BE%D1%80%D0%B0.pdf
Дмитрий Матаев, Добрый день! Подскажите пожалуйста, я не понимаю почему нельзя выходные параметры Силума настроить на входные параметры Дельты?

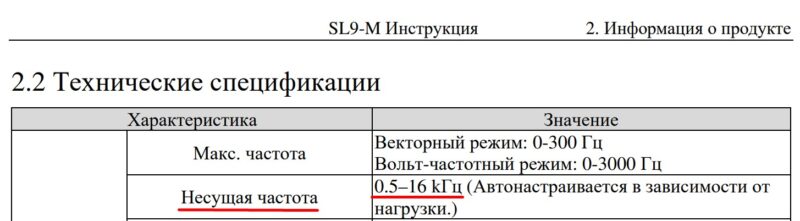

Здравствуйте, Вячеслав. Преобразователь частоты Delta VFD055E43A рассчитан на питание синусоидальным напряжением промышленной частоты. А преобразователь частоты Силиум SL9-M-G13-7d5 выдает модулированное напряжение. И даже если настроить выходную частоту Силиума на промышленную частоту, то неизвестно как отреагируют входные цепи Delta на модулированное напряжение с несущей частотой 0,5...16 кГц. Но в любом случае такой режим является внештатным для Delta.
