В щите на рейке есть 3х фазный автомат защиты B16, подводящий кабель приходит сверху (3 провода) и уходит снизу. У меня есть автомат защиты C16, который я хочу соединить с 3-х фазным автоматом, и затем розетку подсоединить к однофазному автомату. Как правильно это сделать? Имеется еще шина-гребенка для 3х фазного автомата.
Здравствуйте. Можете приложить фотографию щита? Есть некоторые нюансы, которые проще посмотреть по фотографии, чем расспрашивать.
максо, приветствую! Питание на ваш 3хфазный автомат я так понимаю сверху подано? Если так, то берите с верхнего контакта вашего 3хфазного автомата выводите провод (желательно что бы он был того же сечения и материала как и питающий) и подключайте к верхнему контакту вашего однополюсного автомата, который поставите рядом на туже динрейку. Главное не забудьте предварительно, перед началом работ, с питающего трехфазный автомат провода напряжение снять.
Анатолий, спасибо. Да, питание на автомат подано сверху. Я в общем, так и представлял. Вероятно, можно вместо провода использовать перемычку из гребенки?

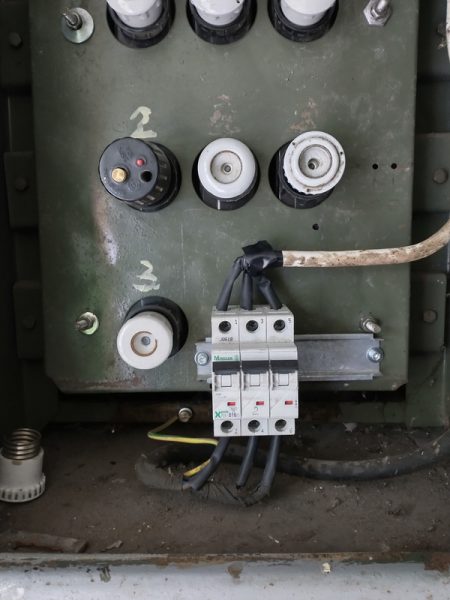

Тут есть нюанс, насчет самой розетки: помимо фазы, нужно подключить нуль и землю. На самом э/щите я не вижу отдельной нулевой шины или N провода, или это скрыто за передней панелью. Желтый провод подключенный к раме щита, это походу, земля PE. К этой же рейке болтами в ряд прикручено еще 4 аллюминиевых провода ~2,5мм2 (за автоматом их не видно). Мне нужно подключить нуль к обоим нулевому и земляному контактам розетки, но неясно, где его взять.
максо сказал(а)
Вероятно, можно вместо провода использовать перемычку из гребенки?
Да, так тоже можно.
максо сказал(а)
не нужно подключить нуль к обоим нулевому и земляному контактам розетки, но неясно, где его взять.
Очевидно это старая электропроводка выполнена по системе TN-C. Соответственно единственный вариант подключения (если не брать в расчет вариант реконструкции всей сети) - это подключить оба провода, ноль и защитный проводник, на эту вашу нулевую шинку, но обязательно под разные болты, под один болт ноль рабочий и ноль защитный правилами присоединять запрещено.
Судя по всему у вас система TN-C. Поэтому ноль для розетки вам нужно взять с корпуса щита, а контакт заземления оставлять пустым. Либо же делать разделение совмещенного нулевого рабочего и нулевого защитного проводника (желто-зеленый провод).
Вообще допускается еще один вариант подключения по системе TT, но это только если подключаемый электроприемник требует особых мер безопасности.
Два уточняющих вопроса: Где стоит данный щит (я имею ввиду, это дом, квартира или что-то еще)? И что будет подключаться от данной розетки?
да, конструкция сети старая, наверное 60-70 годов. Т.е., можно контакт заземления розетки не подключать в данном случае.
Щит стоит в подъезде, в доме. С него кабель идет на щиты на этажах, а с них на квартиры. Данный автомат питает отдельную линию(сарай). Розетка в щите для подключения газонокосилки, или бытового электроинструмента, типа перфоратора.
максо, В общем берете ноль на розетку с шины и защитный контакт розетки то же подключайте к той же шине, только под другой контакт потому что под один болт с рабочим нулем защитный проводник зажимать нельзя.
И еще, раз к этой розетке может подключаться оборудование применяемое на улице, розетку следует подключать через УЗО.
Анатолий, т.е. ставим на DIN рейку клеммную шину, поключаем её к раме щита, и к шине на разные болты подключаем нулевой провод и землю от розетки? Кстати, какой номинал УЗО подойдет?
максо сказал(а)
К этой же рейке болтами в ряд прикручено еще 4 аллюминиевых провода ~2,5мм2 (за автоматом их не видно).
Я говорил про присоединение нуля и защитного проводника вот к этой рейке.
максо сказал(а)
Кстати, какой номинал УЗО подойдет?
Все зависит от нагрузки, но не более 16А/30мА, ставить надо дифавтомат или УЗО в паре с автоматом.
