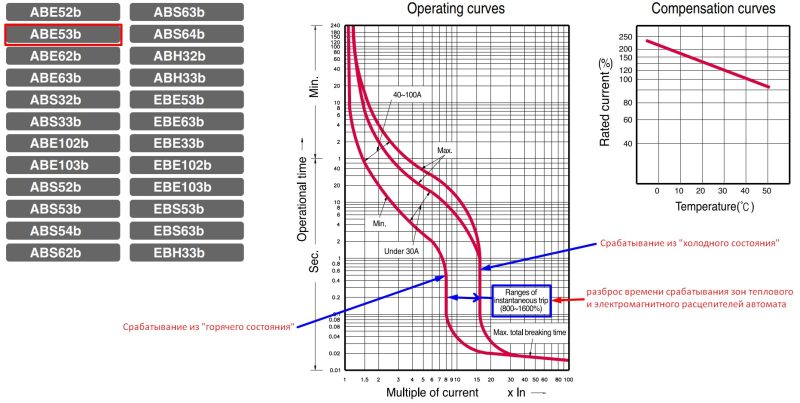

Здравствуйте, Павел. В прикрепленной картинке привожу время-токовую характеристику вашего выключателя.
График разделен двумя линиями, которые определяют разброс времени срабатывания зон теплового и электромагнитного расцепителей автомата. Верхняя линия — это холодное состояние, т.е. без предварительного пропускания тока через автомат, а нижняя линия — это горячее состояние автомата, который только что был в работе или сразу же после его срабатывания.
Т.е ваш выключатель будет срабатывать в результате КЗ в диапазоне токов 8...16 In
