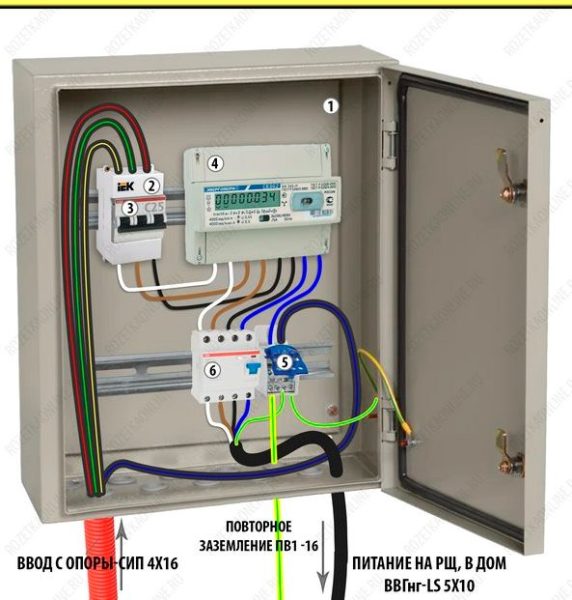

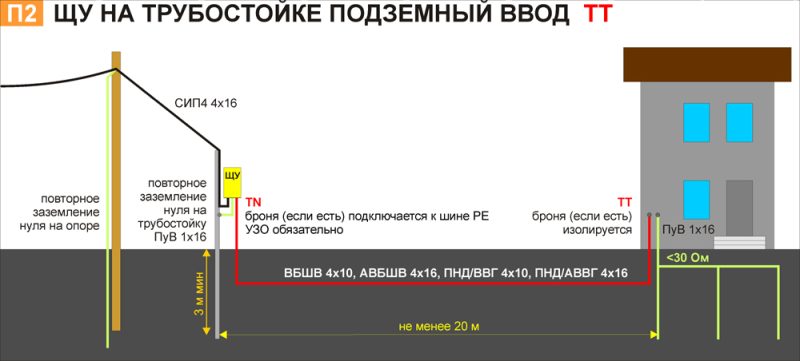

Здравствуйте. Изначально думал сделать систему заземления частного дома по схеме ТТ, как на рисунке 1 и шкаф учёта как на рис 2, только провод РЕ из кабеля идущего в дом, не подключается к повторному заземлению. Прочитал много познавательного на сайте, возник вопрос. Схема ТТ изначально выбранная мной имеет место быть? Кабель ВВГ-нг 4х10 уже проложен между ЩУ и ЩР, менять его довольно накладно.
Система TN-C-S является наиболее предпочтительной, TT для жилых домов применяется в исключительных случаях, например если питающая воздушная линия находится в плохом техническом состоянии.
По Вашему щиту учета, с учетом проложенного Вами кабеля, даже если Вы будете делать систему TT, то целесообразнее все таки щит учета занулить, от заземления щита учета отказаться, оно там ни к чему, вместо УЗО поставить обычный автомат, а уже в доме на вводе поставить дифавтомат.
Кстати, имеющейся кабель подойдет для системы TN-C-S.
Спасибо за ответ. Щит учёта установили электрики из энергоснабжающей организации. Они же и заземлили ЩУ. Жду подключения электропитания.
УЗО селективное в ЩУ для защиты подземного кабеля.
Дмитрий Комлев сказал(а)
Кстати, имеющейся кабель подойдет для системы TN-C-S
Каким образом может подойти? Можно схему подключения.
Михаил сказал(а)
Щит учёта установили электрики из энергоснабжающей организации.
Схема плохая. Нет защиты при косвенном прикосновении. Как я уже говорил его нужно занулить.
Михаил сказал(а)
Каким образом может подойти? Можно схему подключения.

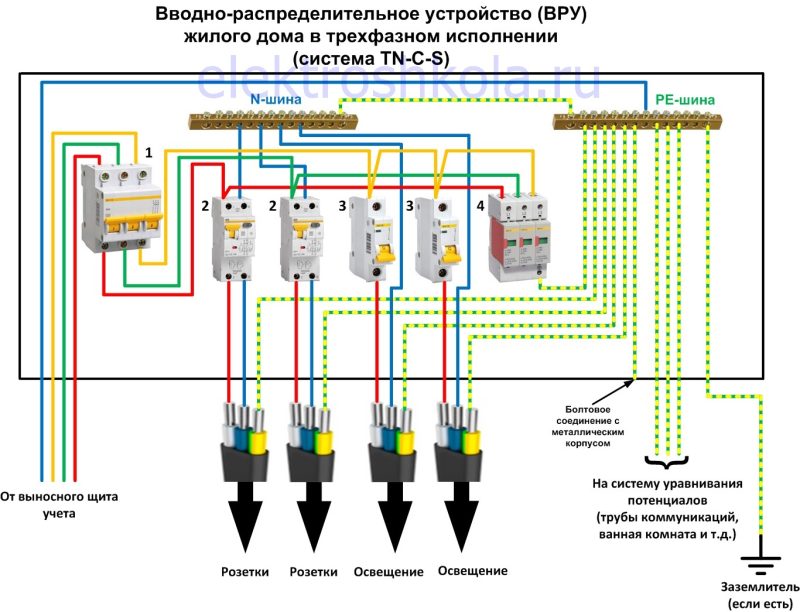

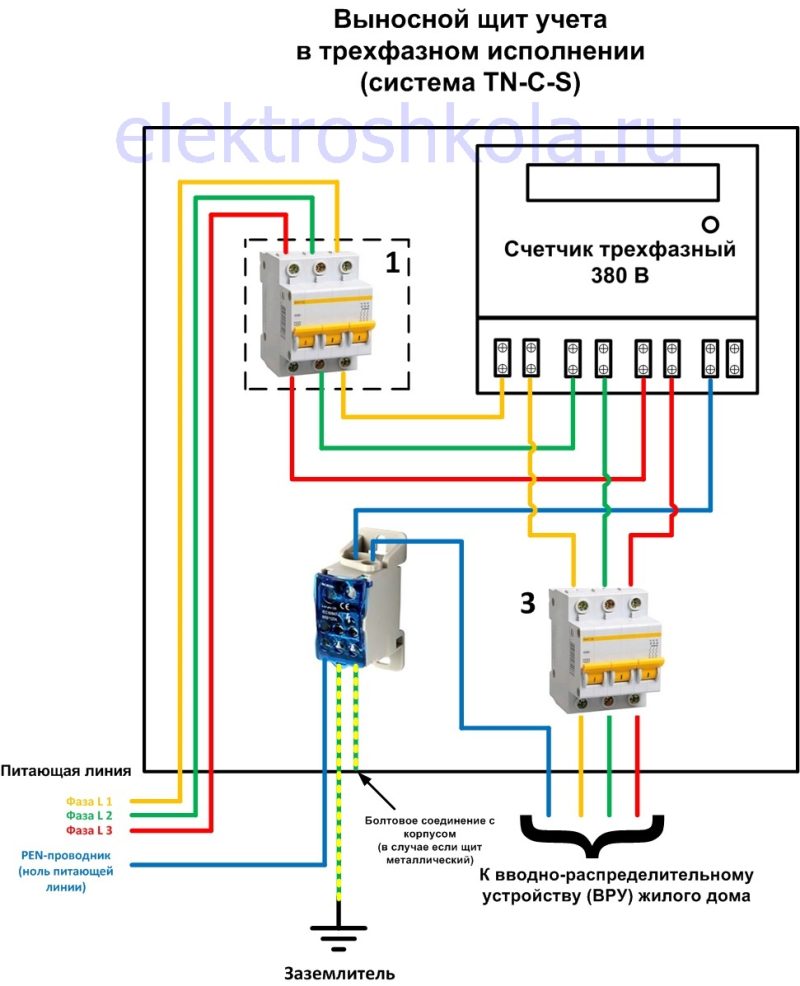

Да, вот пример того как должны выглядеть схема при реализации системы TN-C-S с четырехжильным питающим кабелем (номерами 1 и 3 обозначены автоматические выключатели, 2 - дифавтоматы; 4 - УЗИП):
Получается заземляем шкаф ЩУ
Если Вы делаете систему TN-C-S то ЩУ Вы зануляете, а не заземляете. Заземляете Вы в ЩУ питающий PEN-проводник - делать это правила не требуют, но раз уж Вам уже смонтировали заземление возле ЩУ - пусть будет, хуже этим Вы точно не сделаете.
А вот про повторное повторное заземление PEN-проводника на вводе в здание в ПУЭ как раз таки говорится (пункт 1.7.61.) поэтому в ВРУ заземление однозначно делайте, как я показал на схеме (Я так понимаю Вы ВРУ называете щитом распределительным (ЩР), но согласно определению ПУЭ это именно вводно-распределительное устройство (ВРУ) поэтому я использую именно такое определение).
Михаил сказал(а)
а шкаф ЩР пластик.
Если Вы планируете ставить УЗИП, то согласно ГОСТ на щитки жилых и общественных зданий, щит должен быть из металла.

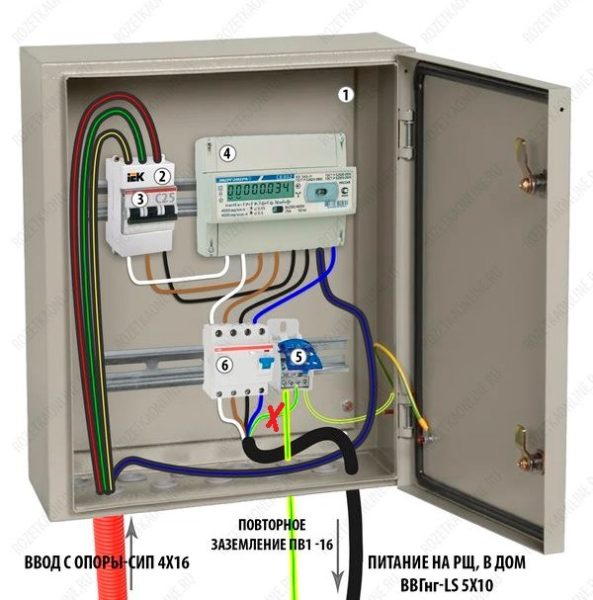

Большое спасибо. УЗИП ставить не планирую. Хочу уточнить. Если использовать пятижильный кабель между уличным щитом учёта (ЩУ) и щитом ВРУ в доме то подключение кабеля в ЩУ будет как на фото. При этом РЕN будет разделятся на N и РЕ на кросс-модуле (5) и приходить на ВРУ каждый своим проводом. Объединять их в ВРУ уже нельзя. А можно ли повторно заземлить РЕ или в этом нет смысла.
