Имеется:
1. DF-96D автоматический контроллер уровня воды 20A 220 В
https://a.aliexpress.com/_ApiXET
2. Электропривод, латунный моторизованный шаровой клапан, 3-проводной, двухсторонний, 220 В с ручным переключателем
https://a.aliexpress.com/_APGHrH
Нужно собрать такую схему работы, чтобы при опустошении емкости, контроллер подает питание на шаровый кран (это работает сейчас), а после того как отключал питание, подать питание на другой провод шарового крана, чтобы он закрылся. Вот второй вариант как организовать?
После наполнения, контроллер не подает 220 просто на кран и он остается открытым.
У крана 3ри провода, один с фазой на закрытие и другой с фазой на открытие, а у контроллера только выход фазы и нуля . т.е. при опустошении, подается 220 на кран, он открывается, после набора 220 отрубается, и кран остается в том же положении. Я так полагаю это надо как-то через релюшки делать

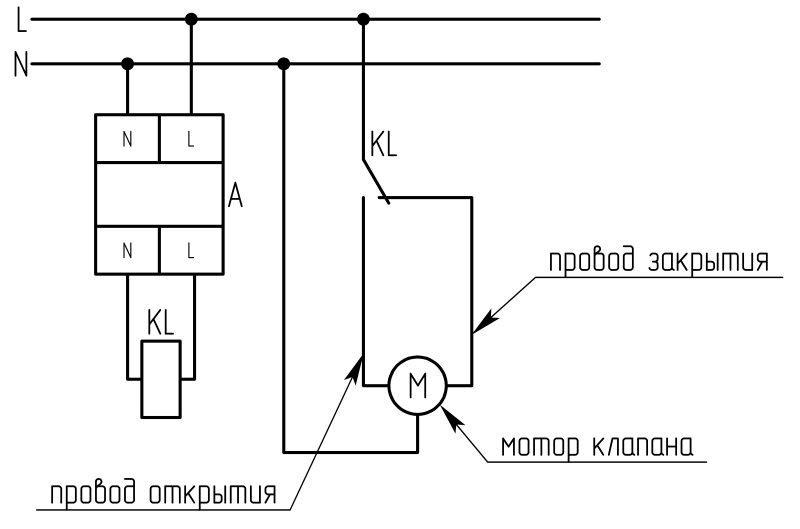

Скорее всего на провода открытия и закрытия подается фаза, третий общий - нейтраль. Если это так, то моя схема вам подходит. В ней одновременного подключения нет. Когда емкость пустая, контроллер включает реле KL, переключающий контакт реле подключает фазу к проводу открытия клапана. Как только емкость наполниться, контроллер отключит реле KL, вернув переключающий контакт реле в исходное положение (как изображено на схеме), тем самым подключая фазу к проводу закрытия.
