Имеются светодиодные светильники в натяжном потолке. Как-то поставил выключатель с подсветкой и собственно при выключении наблюдал небольшое свечение, сначала даже понравилось - как подсветка, потом попривык и стало немного ярко. Сейчас задался вопросом: как из выключателя с подсветкой (двух или трехкнопочного) сделать и подсветку (т.е. через диод выключателя) и свет.
Здравствуйте! Я правильно понимаю, что вы хотите, чтобы у вас через одну клавишу запитывались светильники через светодиод подсветки, чтобы светильники светились с малой яркостью, а через другую клавишу включались на полную мощность? При этом чтобы когда две клавиши отключены - свет был выключен полностью, верно?
Тогда вам нужно двухклавишный выключатель с раздельными клеммами клавиш, то есть двухклавишный выключатель у которого 4 клеммы для подключения проводов. Это и есть самая большая трудность в вашем вопросе, они продаются, но встречаются редко. Обычно у двухклавишных включателей 3 клеммы: 1 общая, к ней приходящую фазу подключают, и 2 клеммы к которым подключают светильники.
Дополнительная сложность в том, что выключатель еще и должен иметь подсветку.
Такой двухклавишный выключатель с раздельными клеммами можно попробовать собрать из двух одноклавишных механизмов типа LEGRAND Celiane. При этом можно лампочки подсветки вставлять в одну или обе клавишы по желанию.
https://www.legrand-russia.ru/files/m_pdfs/7/Legrand_Celiane_katalog.pdf вот каталог, смотрите на 37-й странице как там механизмы можно объединять.
Теперь насчёт "как сделать":

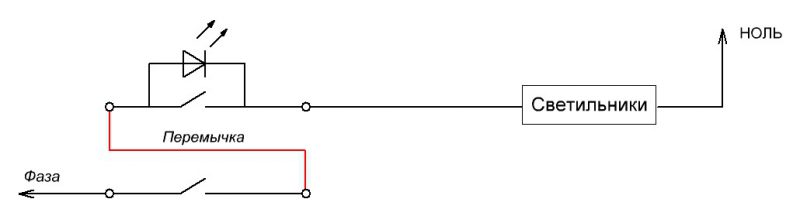

1. приходящую фазу подключаете к клемме 1 клавиши без подсветки. От клеммы 2 клавиши без подсветки делаем перемычку на клемму 1 клавиши с подсветкой, от клеммы 2 клавиши с подсветкой подключаем к светильнику.
Так, когда нажата клавиша без подсветки светильник будет питаться через подсветку второй клавиши и должен светится "еле-еле". Когда включаете клавишу с подсветкой - светильник включается в полную яркость. Если выключены обе клавиши - светильник не горит.
