Здравствуйте,
В ванной установлен вентилятор для принудительной вытяжки.
У вентилятора индивидуальный выключатель, то есть с выключателем света ни как не связан.
Проблема в том, что этот выключатель, включает вентилятор на полную мощность.
Но мне нужно иметь возможность включать вентилятор не только на максимальную скорость, но и примерно на половину от максимальной.
Подскажите пожалуйста варианты как это можно сделать?
Если я правильно понимаю, нужно подключить ещё один выключатель, который бы подключал дополнительное сопротивление когда нужна половина от максимальной скорости и отключал дополнительное сопротивление, когда нужна максимальная скорость.
Здравствуйте, Дмитрий. А какой мощности вентилятор?
Можно конечно и с помощью сопротивления решить вашу задачу, но сопротивление будет занимать значительное место, лучше решать вашу задачу при помощи диммера (регулятора мощности)
Мощность 14вт.
Я думал насчёт диммера, но остановился на дополнительной кнопке. Дело в том, что в случае с диммером мощность нужно будет определять постоянно, устанавливая его регулятор в определённое положение и это положение каждый раз надо будет искать, а с кнопкой проще, один раз в момент её установки определить нужное сопротивление, и потом просто нажимать на кнопку переходя на ранее установленную мощность.
Почти понятно, кроме резистора.
Извиняюсь за свою необразованность.
Я правильно понимаю, что с использованием резистора (3,5 кОм, 10 Вт) мощность вентилятора будет не 14вт, а 10вт?
И если правильно, то подскажите пожалуйста, с какими характеристиками должен быть резистор чтобы мощность вентилятора упала примерно на половину (то есть стала 7вт) ?
И правильно ли я понимаю, что резистор нужно впоять (после выключателя и перед вентилятором) в кабель (то есть разрезать кабель и припоять резистор к обоим разрезанным краям этого кабеля) ?
С этим резистором мощность и упадет примерно в два раза, т.к сопротивление резистора равно сопротивлению вентилятора и напряжение сети поделится пополам между резистором и вентилятором. 10 Вт это мощность резистора, необходимая для того, что бы он не сгорел от протекающего тока.

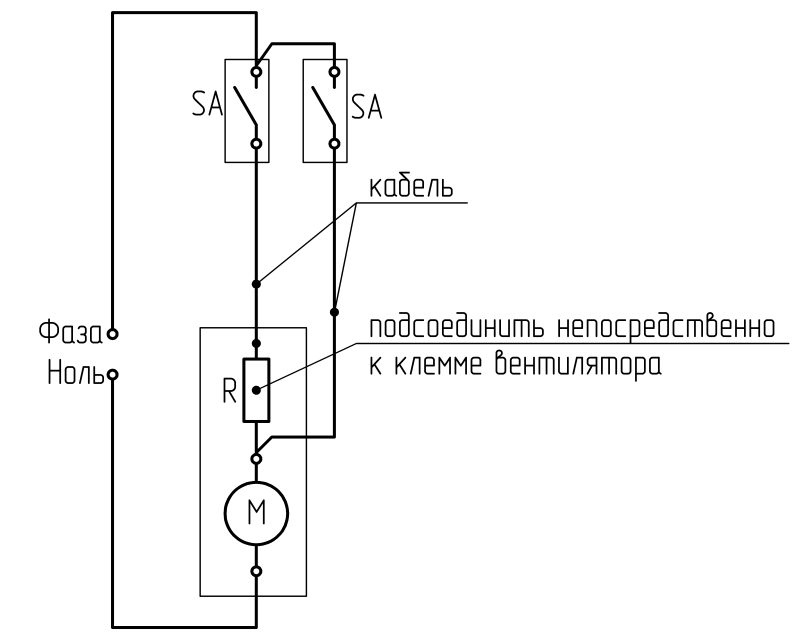

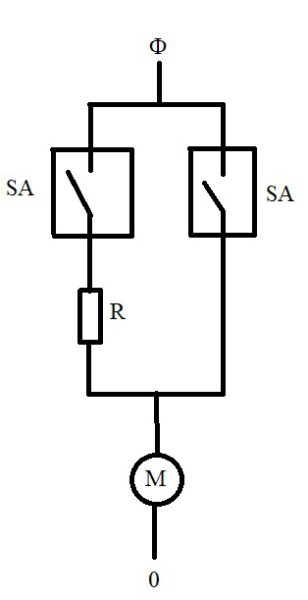

Резистор вы можете впаять прямо к вентилятору одним выводом к вентилятору, а другим к концу кабеля, идущего от выключателя. К этому же выводу вентилятора припаиваете конец кабеля, идущего от другого выключателя.
Завтра набросаю более развернутую схему.
Спасибо Дмитрий.
А подскажите ещё...
Вы допустили что вентилятор при половинном напряжении может не вращаться. Это зависит от электродвигателя? Электродвигатель может НЕ реагировать на половинное напряжение?
А если подключить диммер вместо выключателей? Диммер же наверно тоже снижает напряжение? Или диммер по другому работает?
Спасибо...
Вы совершенно правильно поняли, что двигатель может не реагировать на половинное напряжение и это зависит от двигателя.
С диммером таже самая ситуация, он тоже регулирует напряжение, но с диммером проще, т.к диммером, в отличие от резистора, можно регулировкой выставить нужное напряжение,а соответственно и обороты.
Правда с диммером может возникнуть сложность, у диммеров есть параметр как минимально регулируемая мощность нагрузки.

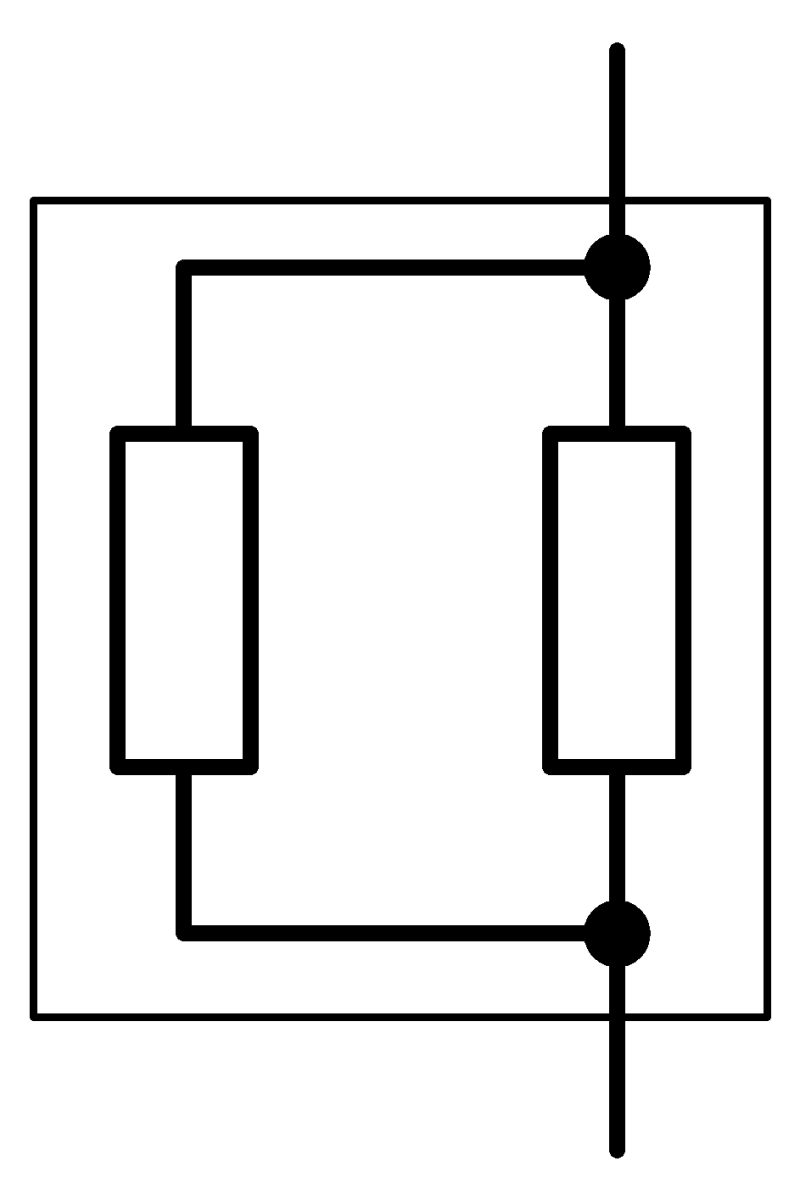

Дмитрий, правильно ли я понимаю, что запараллелить эти два одинаковых резистора нужно для того чтобы на пути к вентилятору было сопротивление 3,4 кОма, которое будет пропускать мощность в 10 Вт ?
То есть так как нет в продаже одного резистора с параметрами 3,5 кОм, 10 Вт, то мы берём два более сильных сопротивления (резистора), и токи на выходе из этих резисторов суммируются и дают более слабое сопротивление, которое нам бы обеспечил тот один резистор которого нет в продаже (то есть с параметрами 3,5 кОм, 10 Вт).
То есть мы должны именно запараллелить (а не чередовать) эти два резистора чтобы на выходе из этих двух резисторов иметь сложение мощности токов (5вт + 5вт), потому как если мы впаяем эти два резистора друг за другом на одном проводнике, то на выходе после первого резистора мы получим мощность 5вт, а на выходе после второго резистора меньше 1вт?
То есть в случае когда резисторы друг за другом, то суммирования не происходит, а происходит двойное вычитание мощности, вначале первый резистор вычитает от первоначального напряжения, а потом второй резистор вычитает от оставшегося после первого резистора напряжения?
Правильно Дмитрий или НЕ правильно я понял ?
Спасибо...
Вы выводы сделали правильные, но рассуждения не совсем точные. Резисторы в данном случае соединяются параллельно, что бы получить половину сопротивления, а не для того, что бы увеличить допустимую рассеиваемую мощность. А мощность резистора 5 Вт выбрана, потому что при параллельном соединении ее достаточно, т.к рассеиваемая мощность делиться между резисторами пополам.
При последовательном соединении (друг за другом) допустимая рассеиваемая мощность то же увеличивается, но только за счет распределения падения напряжения между резисторами, а не за счет распределения протекающего тока между резисторами. И при последовательном соединении напряжение делиться между резисторами, т.е в случае последовательного соединения двух резисторов и вентилятора, напряжение на вентиляторе составит приблизительно третью часть от сетевого напряжения.
