Как подключить вытяжной вентилятор 220в к датчик температуры и влажности 12в. Чтобы при при выставленных показателях датчик 12в включал вентилятор 220в
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
2
12 мая 202115:09
Здравствуйте, Евгений. Какой датчик вы хотите использовать？Имеется ввиду 220 В переменное？12 В постояннное или переменное？
Редакции сообщения
12.05.2021 15:18Дмитрий МатаевПричина: не указано
12.05.2021 15:22Дмитрий МатаевПричина: не указано
Евгений
не в сети 5 лет
На сайте с 12.05.2021
Участник
Тем1
Сообщения8
3

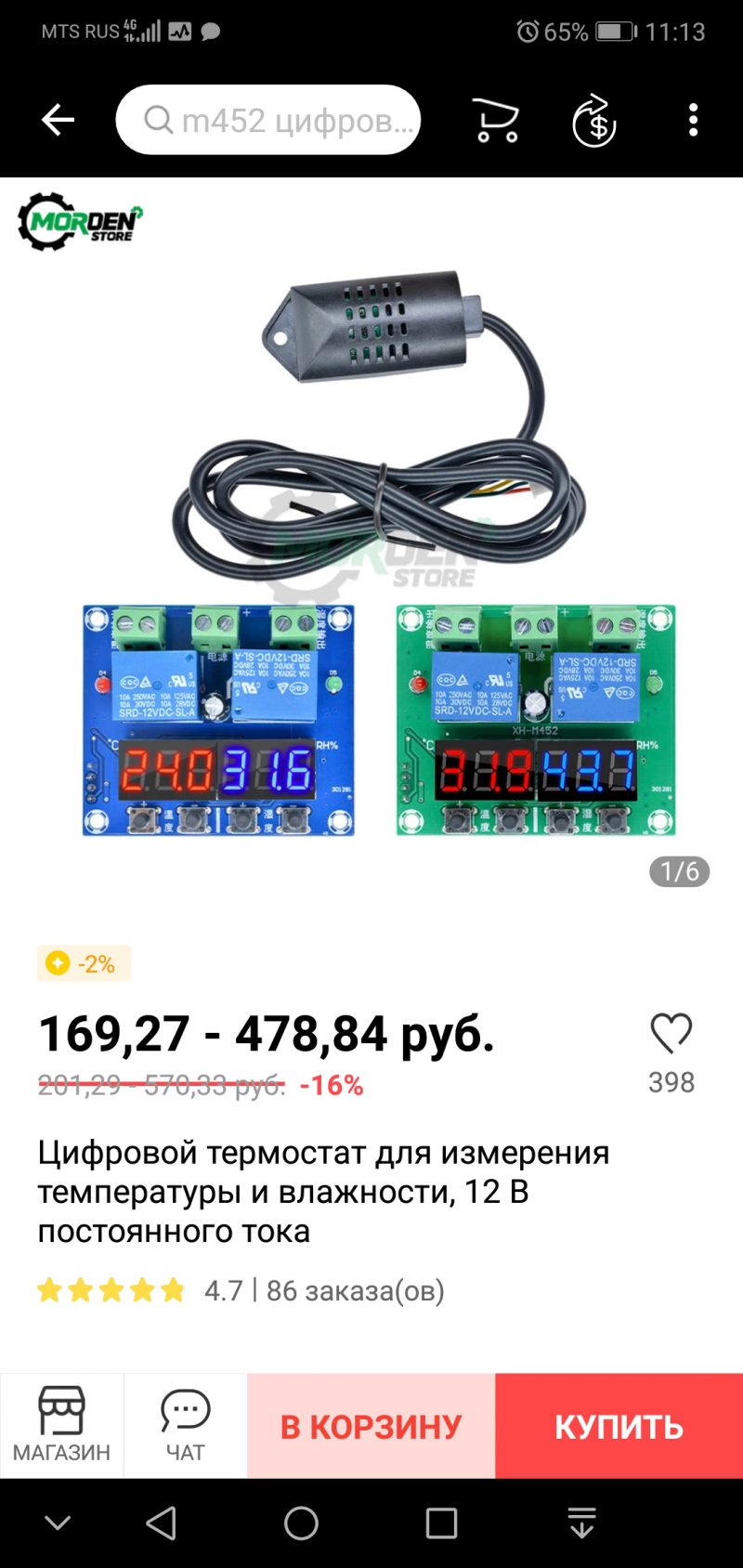

12 мая 202115:53
1
Евгений
не в сети 5 лет
На сайте с 12.05.2021
Участник
Тем1
Сообщения8
4
12 мая 202116:04

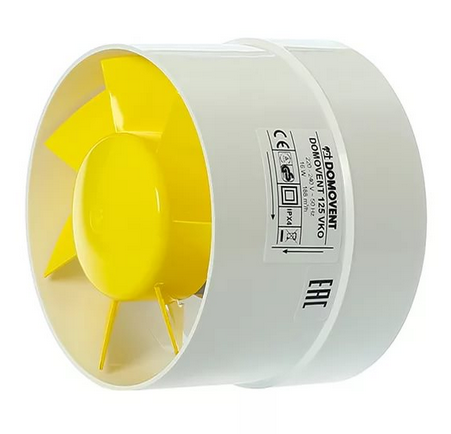

Вентилятор домовент 100мм. Постоянное или переменной не знаю)
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
5
12 мая 202116:25

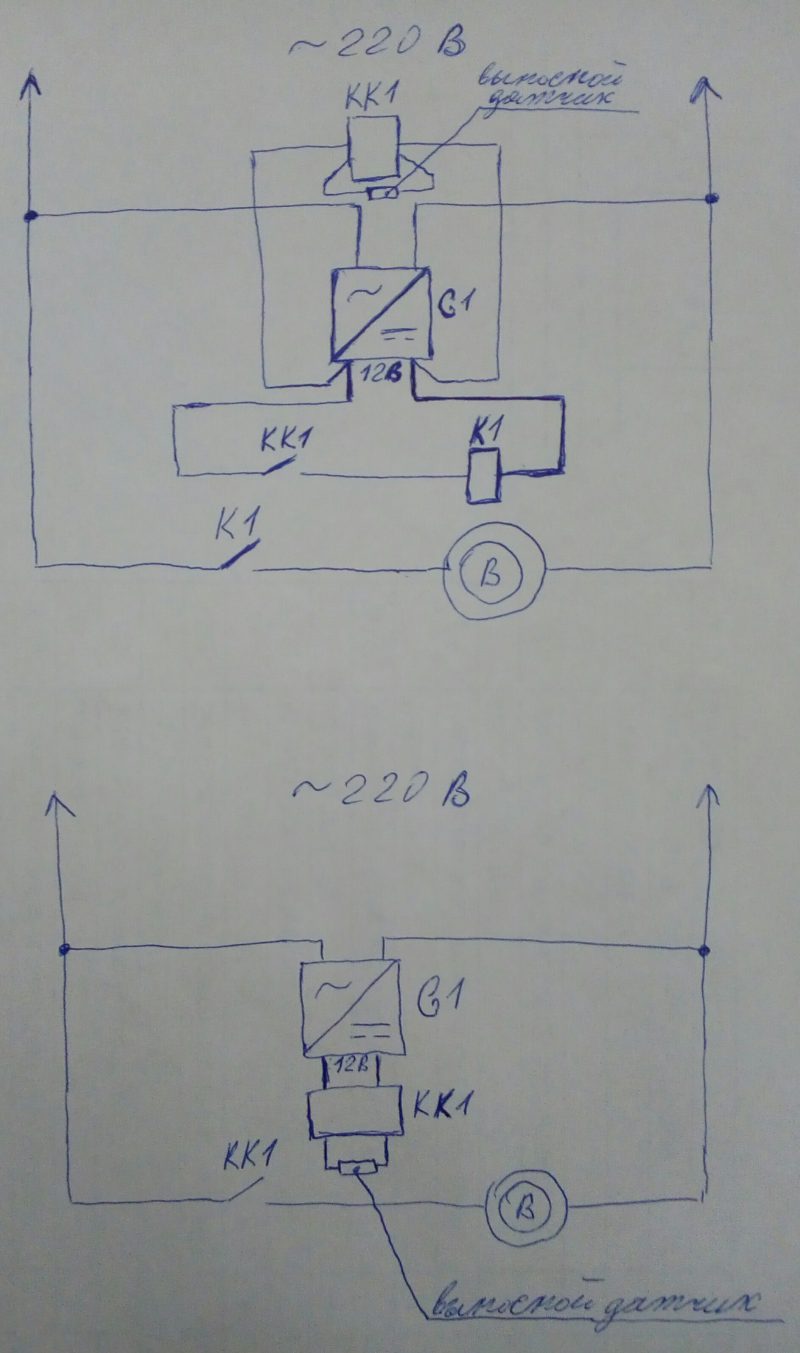

Если термостат питается от 12 В и контакт встроенного реле тоже на 12 В, то верхняя схема. Если контакт встроенного реле на 22О В, то нижняя.
Евгений
не в сети 5 лет
На сайте с 12.05.2021
Участник
Тем1
Сообщения8
6
12 мая 202116:48
Спасибо! Но если не трудно, объясните мне тупому что это за обозначения "КК1", "К1", и что вообще нужно купить для этого подключения. Заранее спасибо)
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
7
12 мая 202116:57
КК1 - сам термостат и контакт встроенного в термостат реле К1- промежуточное реле и контакт этого реле. Что купить напишу позже
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
8
12 мая 202118:20
Для какого помещения вентилятор и от чего собираетесь питать схему？
Евгений
не в сети 5 лет
На сайте с 12.05.2021
Участник
Тем1
Сообщения8
9
12 мая 202123:06
Для небольшой теплицы. Запитывать датчик от блока питания компьютера 350ватт. Подключается к 220, и от блока выход на 12 вольт
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
10
13 мая 202100:01
Разглядел надписи на реле термостата, контакты расчитаны на 250 В 10 А. Так что подключайте по нижней схеме, кроме термостата вам больше ничего не потребуется. Для управления температурой используйте левые клеммы （контакт КК1 на схеме）. Если же хотите и влажностью управлять, то нужно использовать правые клеммы. В зависимости от того, какой параметр вентилятор должен обеспечивать, те клеммы и используйте. Этот термостат с двумя независимыми каналами.
Редакции сообщения
13.05.2021 00:08Дмитрий МатаевПричина: не указано
13.05.2021 00:34Дмитрий МатаевПричина: не указано
13.05.2021 00:39Дмитрий МатаевПричина: не указано
13.05.2021 01:00Дмитрий МатаевПричина: не указано
13.05.2021 01:52Дмитрий МатаевПричина: не указано
Евгений
не в сети 5 лет
На сайте с 12.05.2021
Участник
Тем1
Сообщения8
11
13 мая 202107:59
Спасибо большое!! Вручили!!)
Евгений
не в сети 5 лет
На сайте с 12.05.2021
Участник
Тем1
Сообщения8
12
13 мая 202108:40
Только если можно укажите что за термостат) спасибо
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
13
13 мая 202108:52
XH-M452
Евгений
не в сети 5 лет
На сайте с 12.05.2021
Участник
Тем1
Сообщения8
14
13 мая 202108:55
Моей благодарности нет границ, спасибо!)
