Добрый день!
Управление светом в коридоре квартиры осуществляется из трёх мест при помощи двух проходных и одного перекрестного выключателей.
Хочу изменить данную схему и вместо перекрестного выключателя поставить датчик присутствия Legrand 067012.
Помогите, пожалуйста, со схемой подключения

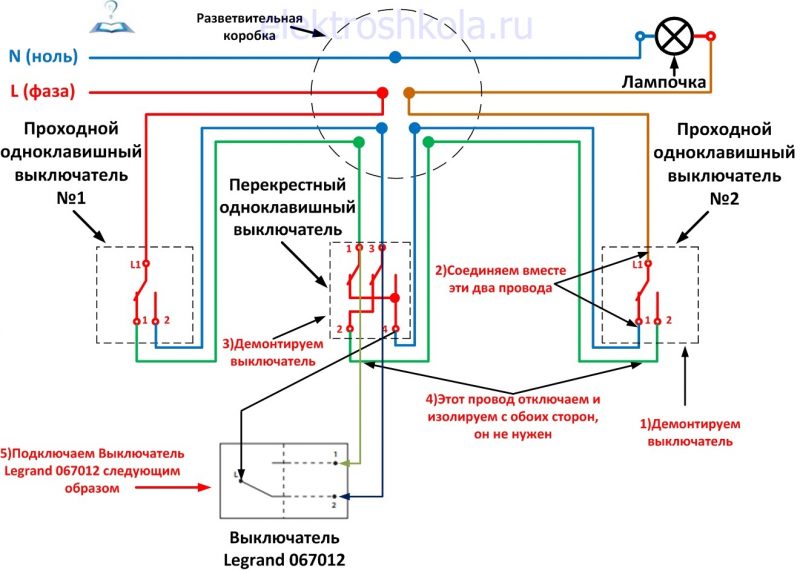

Ну, тогда выглядеть это должно примерно так. Гарантировать, что все это будет работать так как Вы хотите не могу, но в любом случае это всегда можно будет переделать обратно)
P.S. На схеме есть неточность: демонтировать надо не проходной выключатель N2, а проходной выключатель N1, т.е. тот на который фаза приходит, потому что на легранде постоянно должно быть питание. Сначала начертил, потом заметил)
