Здравствуйте.
При сборке схемы столкнулся с проблемой подачи электропитания на часть схемы.

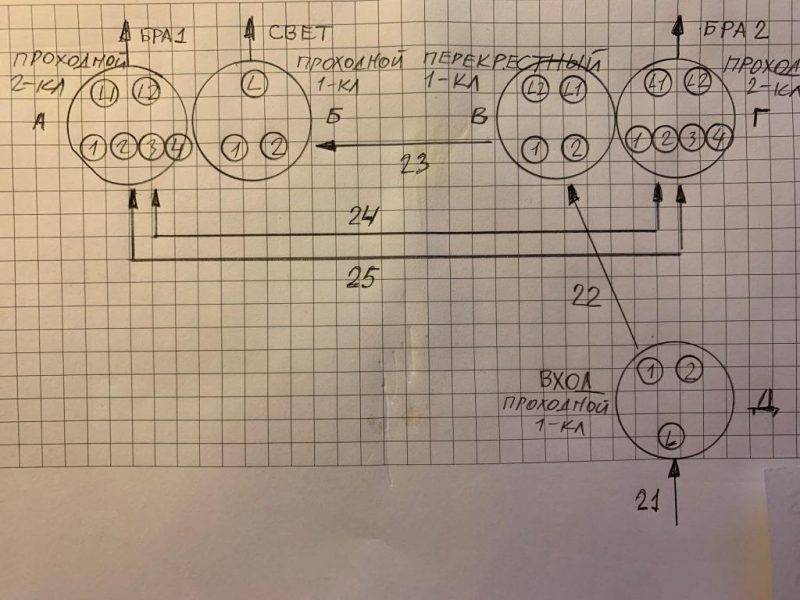

Питание поступает в подрозетник Д через кабель 21 на проходной 1-кл. переключатель.
Далее через кабель 22 в подрозетник В на перекрестный 1-кл. переключатель.
Далее через кабель 23 в подрозетник Б на на проходной 1-кл. переключатель.
Оттуда на лампу освещения. Всё это работает без проблем.
В подрозетники А и Г планируется установка проходных 2-кл. переключателей для питания Бра 1&2, между собой они соединены кабелями 24 и 25.
Фаза в подрозетниках Б и В постоянно переключается в зависимости от нажатия клавиш, поэтому использовать её не могу.
Вопрос в том, откуда получить постоянную фазу в подрозетник А или Г для питания Бра 1&2?
Здесь ошиблись с количеством проложенных проводов или есть какая хитрость?
Благодарю за подсказку.
P.S. Все кабели 3-х жильные.

Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения 570
2
22:24

Здравствуйте, Роман. Вы хотите иметь возможность управлять обоими БРА из двух точек проходными двухклавишными выключателями?

Роман
не в сети 4 года
На сайте с 03.07.2022
Участник
Тем 1
Сообщения 4
3
23:38

Здравствуйте, Дмитрий.
Ближнее к каждому БРА будет подключено на 2-кл. выключателе в обычном режиме, а другое БРА будет управляться каждым в проходном режиме. Задумка была такой.

Роман
не в сети 4 года
На сайте с 03.07.2022
Участник
Тем 1
Сообщения 4
4
23:48

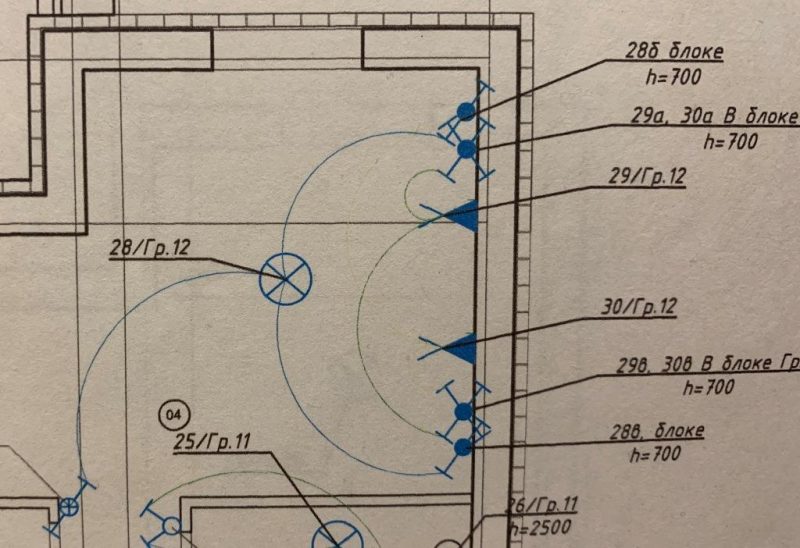

По проекту это было задумано так, а вот как реализовали...

Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения 570
5
18:51

А что такое "ближнее"?

Роман
не в сети 4 года
На сайте с 03.07.2022
Участник
Тем 1
Сообщения 4
6
19:05

Например, так. Речь о правом Бра. Ближняя к нему (левая) в блоке клавиша к Бра будет управлять им, а дальняя (правая) клавиша будет управлять левым Бра. И, наоборот, с другой стороны около левого Бра.

Редакции сообщения
05.07.2022 23:16РоманПричина: не указано
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения 570
7
08:30

Роман сказал(а)
Здесь ошиблись с количеством проложенных проводов или есть какая хитрость?

Никакой хитрости я не вижу, в любом случае необходим ввод питания в подрозетники А или Г.
