Добрый вечер, подскажите пожалуйста схему под следующие задачи.
Есть три точки света (Вход, коридор, лестница) и три выключателя под каждой - их нужно объединить в один контур, через проходные и перекрестные переключатели и нужно чтобы каждый из них включался независимо друг от друга.

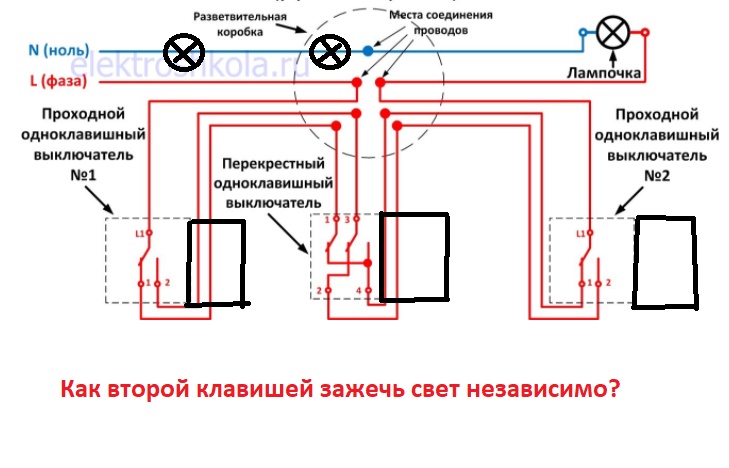

Как я понимаю можно использовать схему одноклавишного проходного-перекрестного-проходного выключателя, а как второй клавишей заставить включаться свет независимо под каждым?
Здравствуйте, Сергей! Нет, эта схема Вам не подходит. Данная схема может управлять одной точкой или одной группой освещения которая будет включаться и отключаться одновременно с трех разных мест, если Вы хотите, что бы у Вас была возможность индивидуального включения и отключения каждой точки Вам нужны трехклавишные выключатели, в этом случае каждая клавиша будет управлять отдельной точкой, но связываться с трехклавишными выключателями я никогда и никому не советую.

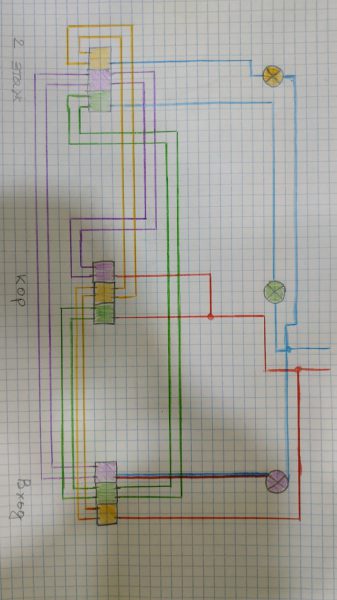

То что Вы хотите сделать невозможно, такая схема нормально работать в любом случае не будет. И еще Вы неправильно лампочки на схеме нарисовали, Вы их подключили последовательно, а нужно параллельно.
Подводя итог советую Вам использовать использовать одну схему с тремя двухклавишными выключателями и схему с тремя одноклавишными, т.е. под каждой точкой у Вас должно будет стоять по два выключателя (один двухклавишный и один одноклавишный) другого адекватного варианта я не вижу.
Сергей, в этой статье есть все нужные Вам схемы: https://elektroshkola.pro/elektroprovodka/podklyuchenie-proxodnyx-i-perekrestnyx-vyklyuchatelej/
Вот схема подключения трех одноклавишных выключателей: https://elektroshkola.pro/elektroprovodka/podklyuchenie-proxodnyx-i-perekrestnyx-vyklyuchatelej/#gallery-9
А вот схема подключения трех двухклавишных выключателей: https://elektroshkola.pro/elektroprovodka/podklyuchenie-proxodnyx-i-perekrestnyx-vyklyuchatelej/#gallery-13
