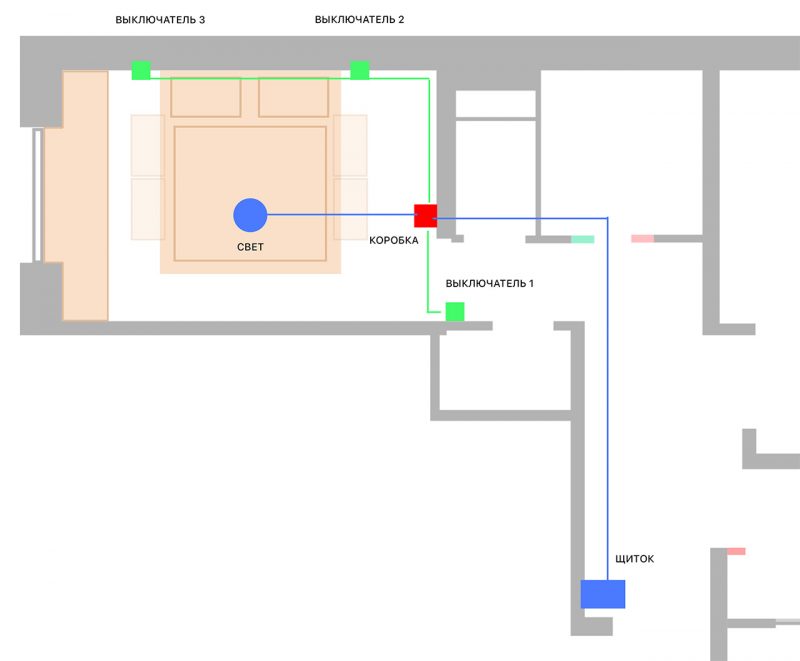

Добрый день! Я сделал схему проводов, как у меня сделано сейчас в спальне. Я хочу из трех мест выключать верхний свет. Подскажите, пожалуйста, как правильно подключить, чтобы не тянуть еще один кабель от третьего выключателя.
https://drive.google.com/file/d/1JpP99TTA8Y4LWxsgzWU9AoTzFQzT7Fg4/view?usp=sharing
Это получается два проходных и один перекрестный. В теории на гугле написаны схемы, но они не подходят мне. Такая же схема есть и у вас на сайте, но это в теории. Я же слышал, что можно сделать как у меня, самое главное, как подключить в распредкоробке
Спасибо за ответ. Трехдольный нумовский кабель. Одноклавишные везде
Вот записал сейчас видео того, как выглядит все в комнате.
Основной вопрос из ситуации: как соединить перекрестный выключатель минуя распредкоробку, поскольку кабель уже протянул и частично заштукатурил.
А кто Вам сказал, что провода от перекресного выключателя обязательно заводить в распредкоробку?
Смотрим по Вашему плану: ставите 1 и 3 выключатели проходные, а 2 - перекрестный.
Из коробки на первый выключатель (проходной) по одной из жил подаете фазу, с двух оставшихся контактов уводите две жилы на перекрестный выключатель, на два других контакта перекрестного выключателя подключаете двухжильный кабель и ведете его напрямую к третьему выключателю (проходному), в коробку его заводить незачем. И наконец с третьего контакта выключателя 3 снимаете фазу на люстру, так же можете этот провод провести напрямую к люстре, а рабочий и защитный нули будут идти из коробки.
У нас ведь в соответствующей статье есть очень наглядная схема:
https://elektroshkola.pro/elektroprovodka/podklyuchenie-proxodnyx-i-perekrestnyx-vyklyuchatelej/#gallery-11
Спасибо. Купил Schneider unica. Нету стрелок, я подсоединил потыкавшей схеме, но на выключателе не входящих не выходящих стрелочек не указывают. Нумерация на выключателе дана не та, как на схеме у вас. Можете сказать, что не так. По нумерации я должен собирать как на выключателе или по вашей схеме. У вас 1 и 3 вверху, а у меня вверху 1 и 2
Вот фото https://drive.google.com/file/d/13OvdVONJ8mLnTabfPKJCj1O_iX0yIKwq/view?usp=drivesdk
Нумерация у разных производителей может отличаться, но принцип как правило всегда один - приводите два провода от первого проходного выключателя на два верхних контакта перекрестного выключателя (в Вашем случае 1 и 2), с двух нижних контактов (3 и 4) уводите два провода на свой третий выключатель.
Ну здесь все просто - ноль приходящий из коробки соединяете напрямую с нулем отходящим на бра, остается 2 провода: фазный из коробки и второй провод отходящий на бра, берете обычный одноклавишный выключатель и подключаете к нему эти два провода.
Здесь приведена схема подключения простого выключателя:
https://elektroshkola.pro/elektroprovodka/podklyuchenie-vyklyuchatelya/
