Уважаемые господа и дамы, может есть грамотные электрики, которые помогут решить задачку:
Имеется электромотор мощностью 350...до 500 вт

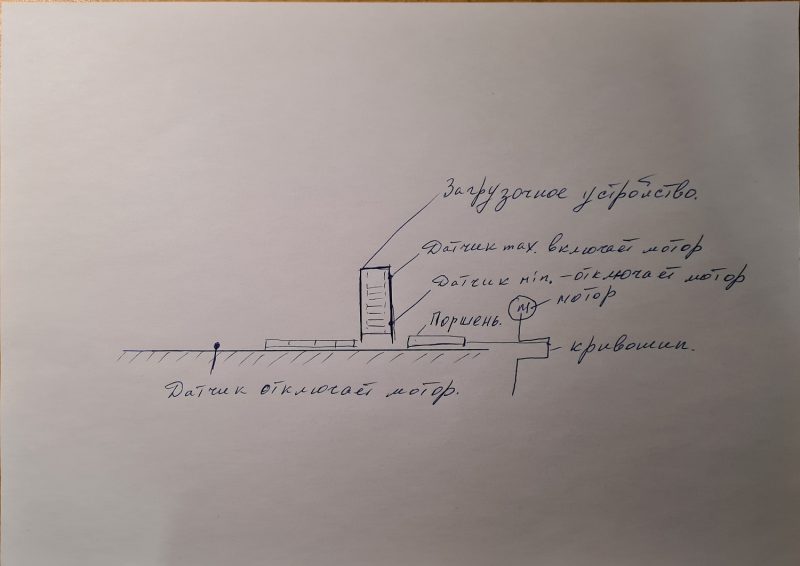

Мотор при помощи кривошипа приводит в движение поршень, который под вертикальной загрузочной емкостью (диаметром макс.50 мм ) соединяет детали в цепочку. Продукт без пыли. Нужно установить датчики, снизу загрузочной емкости, чтобы когда продукт заканчивается, срабатывал датчик и мотор останавливался, когда ёмкость наполняется до max. Срабатывает другой сенсор и питание подаётся на двигатель или же включение двигатела производится вручную
Второй сенсор находится после загрузочной емкости, если длина готовой цепочки достигает установленной длинны, он подает сигнал и питание двигателя прекращаетця, т.е машина останавливается.
За любую помощь буду очень признателен.

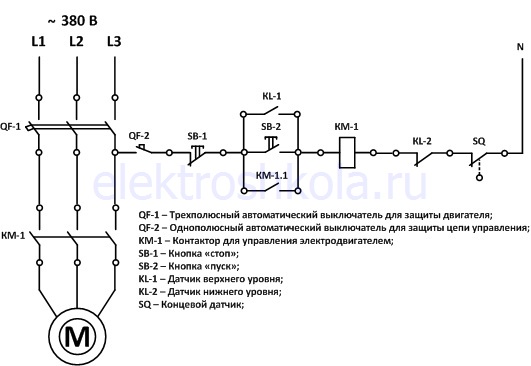

Схему то нарисовать не сложно. Вот к примеру простейшая схема управления данным процессом.
В ней двигатель будет запускаться кнопкой "пуск" либо по сигналу от датчика верхнего уровня, отключаться будет кнопкой "стоп" (кнопку желательно использовать с фиксацией положения), либо по сигналу от датчика нижнего уровня или концевого датчика. Так же, при необходимости, отключение можно будет произвести имеющимися автоматическими выключателями.
Только нужно правильно подобрать датчики. Но тут уж гугл в помощь как говорится (или яндекс).
Что касается контроллеров, я не думаю, что Вам это надо, они не дешевые, а для такого простого технологического процесса можно запросто обойтись и без них.
