Здравствуйте! Подскажите, пожалуйста, правильно ли организовано разделение PEN.

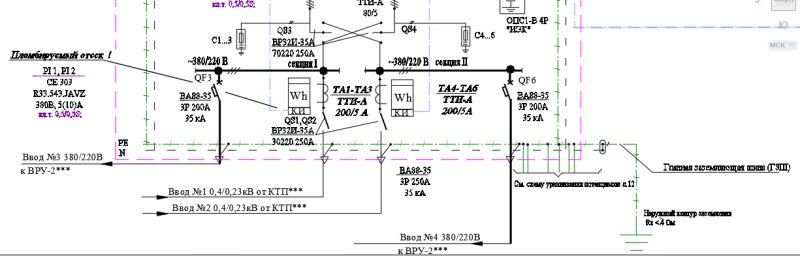

Есть две секции жилых домов, со своими ВРУ-1, ВРУ-2. Секции запитываются в цепочку. От ТП приходят два кабеля на ВРУ-1, затем от ВРУ-1 идет два кабеля на ВРУ-2. Разделение PEN проходит и на ВРУ-1, и на ВРУ-2. Начальство говорит, что нужно от ВРУ-1 тянуть 4жилы до ВРУ-2, брать PEN до разделения. Я не могу понять, нужно ли что-то дополнительное устанавливать на ВРУ-1, чтобы взять PEN до разделения? Мне кажется, что от ВРУ-1 просто нужно протянуть 5жил и не заморачиваться... Подскажите, пожалуйста, как лучше сделать. Есть еще варинат, поставить в электрощитовой первой секции РЩ и там организовать ответвление к ВРУ-2 в цепочку, без разделения PEN. Разве можно делать, как показано на схеме, брать 3 жилы и PE? Заранее благодарю!
Здравствуйте, Виктория!
Всё верно. В Вашем случае PEN-проводники питающих линий от подстанции должны подключаться к ГЗШ (она же PE) в ВРУ-1, далее перемычка на N-шину для разделения PEN-проводника. PEN-проводники отходящих от ВРУ-1 к ВРУ-2 линий также должны подключаться к ГЗШ. В общем, всё должно быть именно так, как нарисовано на приложенной Вами схеме.
Аналогично должна выглядеть схема ВРУ-2. При этом очень важно, что бы от ГЗШ ВРУ-2 также была выполнена основная система уравнивания потенциалов.
Виктория сказал(а)
На схеме к ВРУ-2 отходят 3 фазы и PE
Не 3 фазы и PE, а три фазы и PEN.
Вот, я же об этом писал:
Дмитрий Комлев сказал(а)
PEN-проводники отходящих от ВРУ-1 к ВРУ-2 линий также должны подключаться к ГЗШ
А уже в ВРУ-2, вы делите PEN-проводники также как ВРУ-1.

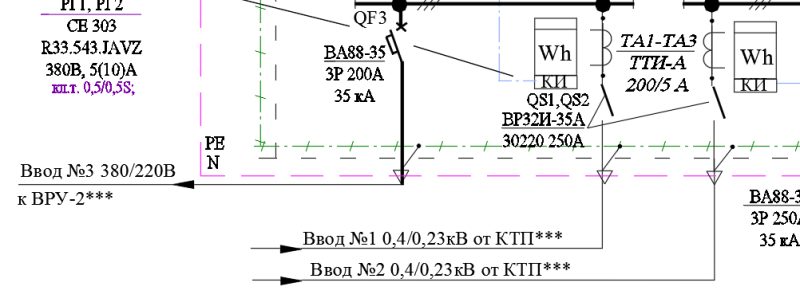

Виктория. "PE" - это не PE-проводник кабеля, это PE-шина ВРУ-1, она же - главная заземляющая шина, к ней подключаются все PEN-проводники как двух питающих, так и двух отходящих к ВРУ-2 линий. Под "PE" стоит буква "N" - это нулевая рабочая шина, показана чёрной штрихпунктирной линией. Обратите внимание, в правой части схемы она соединяется перемычкой с PE шиной, это в соответствии с пунктом 1.7.135 ПУЭ выполняется разделение PEN-проводника в ВРУ-1. На ВРУ-2, как и на ВРУ-1 у Вас пойдут четырехпроводные линии, то есть линии с совмещенным PEN-проводником, где они будут разделяться так же как и в ВРУ-1.
Данная схема не предполагает установки дополнительного ГРЩ. Да и смысла я в нем не вижу никакого.

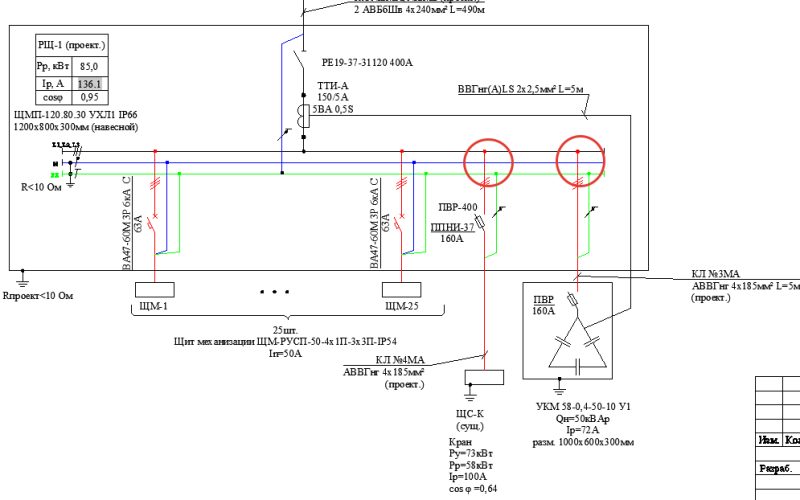

Приветствую! Уважаемые специалисты, посоветуйте, пожалуйста! Временное ЭС, щит от ТП стоит далеко, около 700м. От щита подключаются потребители стройплощадки, в т.ч., башенный кран и ККУ. В щите я разделяю PEN, но к щиту крана и ККУ идет 4 жилы. Правильно ли составлена схема... если нет, то как быть в таком случае, неужели к крану и ККУ тянуть 5 жил сеч. 185(((
