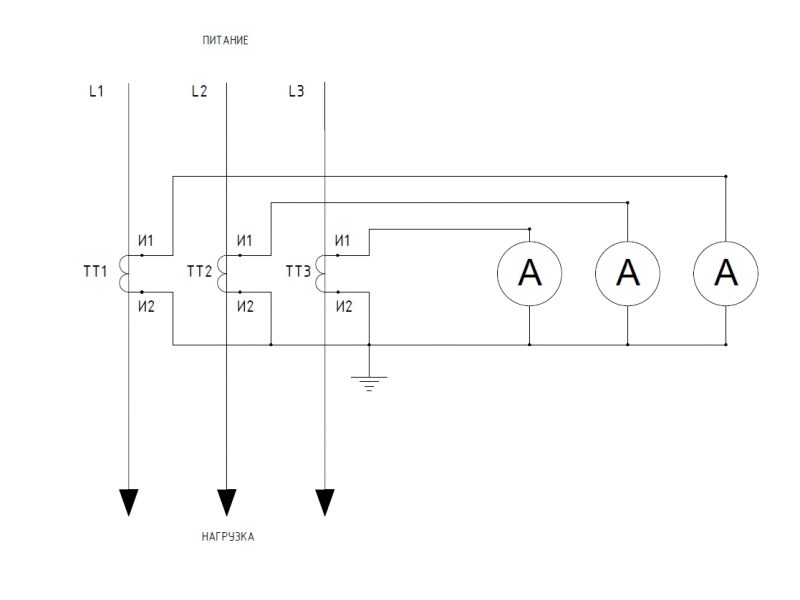

Доброе утро! Сейчас у меня подключение амперметров через трансф.тока по такой схеме. Можно ли подключить один амперметр через пакетный переключатель для измерения тока в трех линиях? т.е как-то усовершенствовать данную схему.
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
2
28 апреля 202109:52
Здравствуйте. Такое возможно. Чуть позже составлю схему.
Atarik
не в сети 2 года
На сайте с 23.04.2021
Участник
Тем11
Сообщения42
3
28 апреля 202110:39
Весь фокус в том чтобы при переключении, выводы двух других ТТ оставались в режиме КЗ.
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
4
28 апреля 202110:58
Вот схема
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
5
28 апреля 202111:10
Справа на схеме изображена диаграмма переключения переключателя
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
6
28 апреля 202111:35
В интернете можете найти разные переключатели амперметра
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
7
28 апреля 202111:45
Например КПУ11-10/98
Atarik
не в сети 2 года
На сайте с 23.04.2021
Участник
Тем11
Сообщения42
8
28 апреля 202112:18
Спасибо!
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
9
28 апреля 202112:26
Схему составил для наглядного понимания
