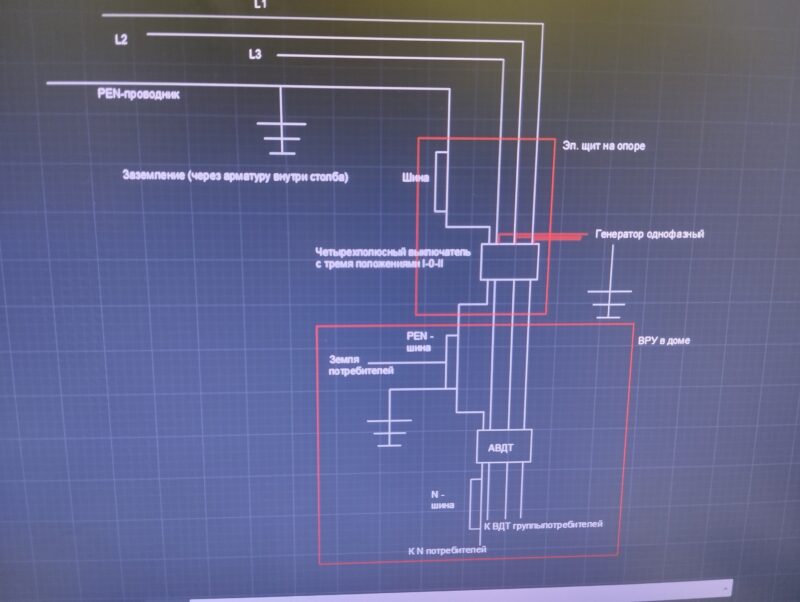

Схема в щитке на опоре и во ВРУ дома. Линии подключения инверторного генератора (предполагаемые) выделены красным. При отключении электроэнергии переводим трехпозиционный переключатель на генератор. На генераторе 2 розетки. От одной можно запитать одну фазу, от другой две фазы через перемычку. Возможна такая схема? Куда надо подключать заземление генератора? Пишут что на генераторе нет понятия ноль и фаза. Это как-то надо учитывать?
Приветствую!
Вы не показали на схеме подключение нулевой шины в щитке от генератора, без этого работать точно не будет.
В целом выполнить подключение не сложно (один вывод генератора подключается к фазам на переключателе (как вы и показали на схеме) второй вывод к PEN-шине). Но есть вопросы обеспечения электробезопасности, которые несколько сложнее. Если следовать правилам, то второй вывод генератора (подключаемый к PEN-шине) необходимо заземлить, то есть присоединить к заземлителю генератора.
И ещё, я вижу, что ваша схема предусматривает разрыв PEN-проводника переключателем в щите на опоре - это грубейшее нарушение правил. PEN-проводник должен подключаться через шину минуя переключатель, никаких расцепителей в нем быть не должно.
На сайте есть хорошая статья посвященная теме PEN-проводников, рекомендую к прочтению.
https://elektroshkola.pro/zazemlenie/pen-provodnik-naznachenie-trebovaniya-sposoby-razdeleniya/
По поводу разрыва PEN проводника. Если не сделать разрыв тогда генератор будет связан общими сетями и будет выдавать туда электроэнергию... или нет?
Есть ли у генератора ноль? Как определить? Опять же если заземлить один из выводов розетки генератора, то в землю утекать не будет электричество?
Nislaw сказал(а)
Есть ли у генератора ноль? Как определить? Опять же если заземлить один из выводов розетки генератора, то в землю утекать не будет электричество?
Нуля у генератора нет, но если вы один вывод заземлите то условно появится. При этом ток никуда утекать не будет, т.к. ток протекает по замкнутой цепи, а подключение одного из выводов к земле такую цепь не образовывает.
Nislaw сказал(а)
Если не сделать разрыв тогда генератор будет связан общими сетями и будет выдавать туда электроэнергию... или нет?
Не будет, по той же причине, что я описал выше.
Вообще я бы вам посоветовал поставить ваш четырехполюсный трехпозиционный переключатель не в щите на опоре ВЛ, а в ВРУ дома после АВДТ, что бы он отключал три фазы и рабочий ноль после УЗО и переключал нагрузку на генератор. Такое подключение решит сразу все вопросы, в том числе и касающиеся электробезопасности. И выводы генератора в этом случае заземлять не надо.
