Здравствуйте Дмитрий и форумчане! Прошу помочь в вопросе выбора контактора и схемы его подключения...

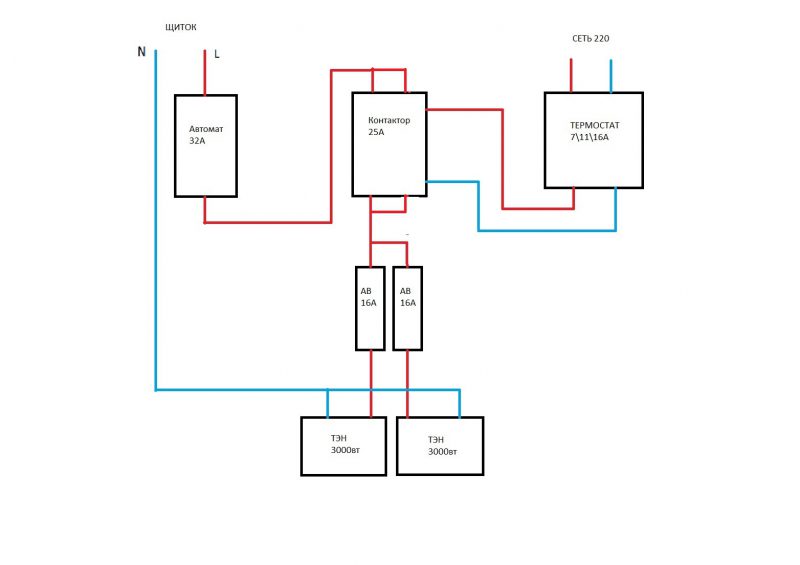

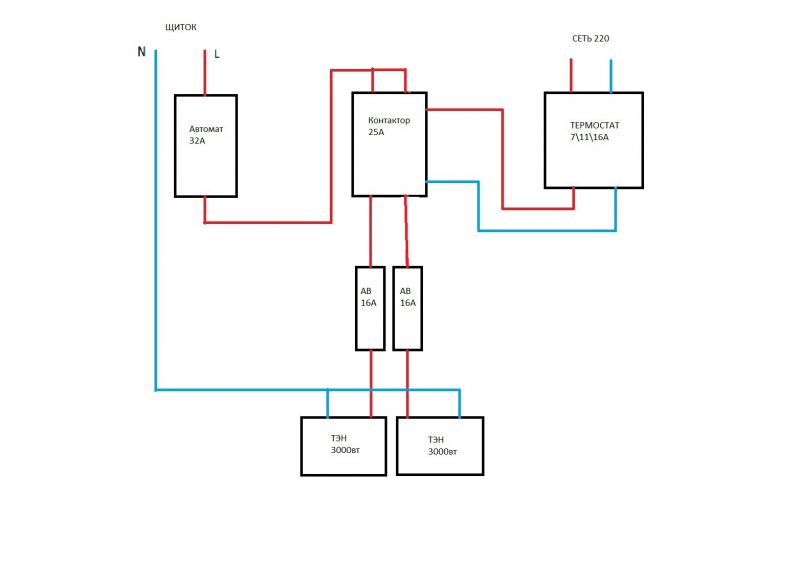

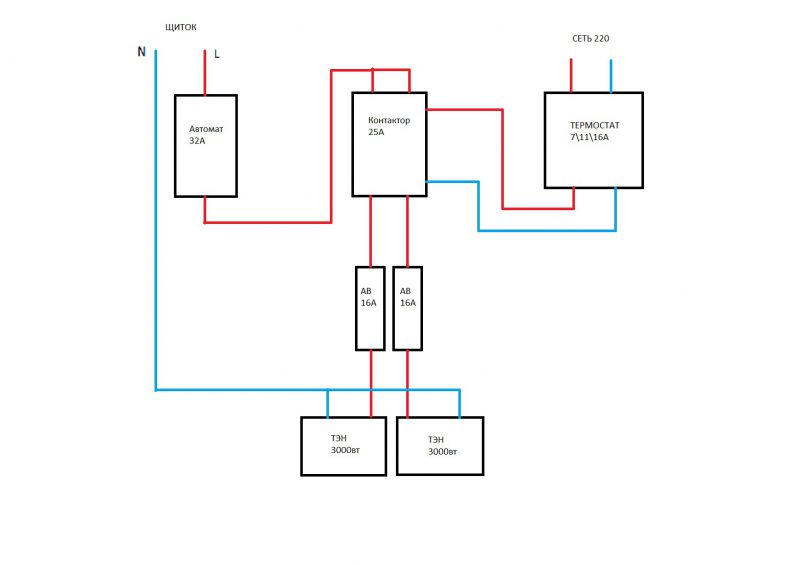

Сама схема, как мне она представляется, должна выглядеть так (фото),
Отсюда и возникают основные вопросы...
1. Много искал, но так и не смог разобраться, если брать контактор на 25А, то у него каждый контакт будем номиналом в 25А или общее (т.е. оба контакта предназначены на номинал в 25А), или же у меня на схеме правильно?
2. Автомат в щите может быть больше номинала контактора, так как после контактора нагрузка делится и стоят автоматы по 16А?
3. ну и последний вопрос, у меня термостат программируемый и там есть выбор силы тока (7\11\16А), какой ток выбрать на катушку контактора, если контактор рассматриваю hager ESC225S?
Очень нужны советы делитанту))) Заранее спасибо!
Здравствуйте, Сергей!
Сергей сказал(а)
2. Автомат в щите может быть больше номинала контактора, так как после контактора нагрузка делится и стоят автоматы по 16А?
Не идеальный вариант конечно, но в Вашем случае это не критично, можно и так.
Сергей сказал(а)
3. ну и последний вопрос, у меня термостат программируемый и там есть выбор силы тока (71116А), какой ток выбрать на катушку контактора, если контактор рассматриваю hager ESC225S?
Я так понимаю данный термостат рассчитан на коммутацию силовой цепи (т.е. той по которой протекает ток нагрузки) в Вашем же случае коммутацию силовой цепи будет осуществлять контактор, а термостат будет коммутировать только цепь управления катушки, в которой ток и до 1 Ампера не дотянет, поэтому можете выбирать минимальный ампераж термостата.
Дмитрий Комлев сказал(а)
Не идеальный вариант конечно, но в Вашем случае это не критично, можно и так.
Добрый вечер Дмитрий) Рад снова с Вами общаться!) если можете, скажите идеальный вариант какой? Увеличить пропускные токи контактора или что?
Дмитрий Матаев сказал(а)
Здравствуйте, Сергей. Сразу отвечаю на первый ваш вопрос. Ток 25 А на каждый главный контакт контактора. На форуме был аналогичный вопрос про ток полюсов АВ.
Спасибо за ответ, значит мои мысли были правильно, что в самом контакторе эти контакты не зависимы друг от друга и можно с помощью перемычки разделить нагрузку после него.
Дмитрий Матаев сказал(а)
По второму вопросу вы правильно рассуждаете. Мне не совсем понятен третий вопрос. Какой ток выбирается в термостате？ Судя по значениям это ток для непосредственной коммутации нагрузок. Потому что для управления контакторами такие токи не нужны.
Скорее всего так, это ток нагрузки на потребитель видимо... к сожалению в инструкции к термостату все написано не в лучшей форме (ну то и понятно, им главное продать, а дальше НАМ ВСЕМ уже разбираться), значит смогу на нем поставить минимум и катушка на контакторе так же будет срабатывать,ведь сама катушка особой мощной нагрузки не требует, верно?
Дмитрий Матаев сказал(а)
Выборор тока в термостате это вероятнее всего настройка защиты по току
А если именно так, как Вы говорите, значит лучше поставить на 16А, ведь даже при таком токе, уже в щите автомат на 16А вырубит, правильно? Тогда получается и термостат не сгорит и защита сработает?
Сейчас, я подключил этот термостат временно, пока более менее тепло, на один ТЭН... неделя работы, пока полет нормальный, не совсем корректно работает по температуре воздуха ( но я склоняюсь к тому, что просто относительно близко к самому котлу стоит и при нагреве котла. естественно и температуру выше дает), но меня немного напрегает нагрев проводов в настоящее время.. совсем не критично, но при троганье ощущается, что теплее окружающей среды
Дмитрий Матаев сказал(а)

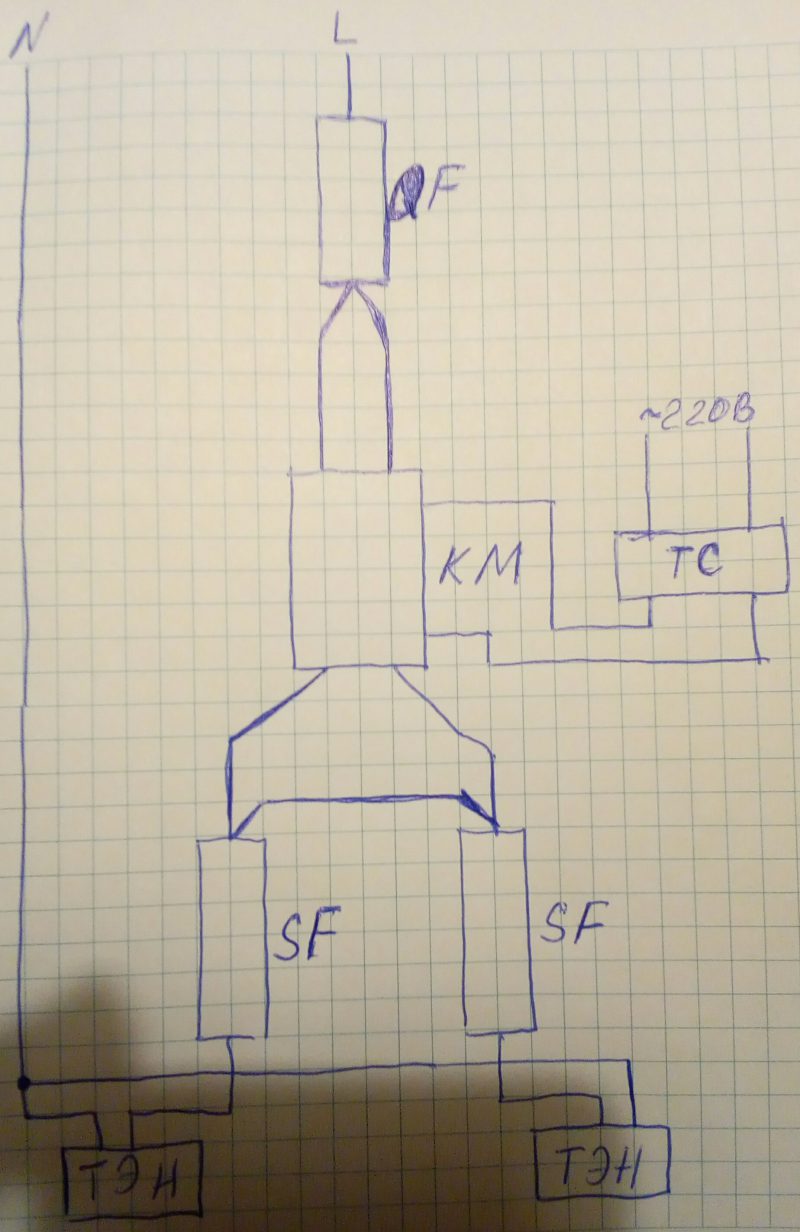

Вообще можете запаралелить контакты контактора, он превратиться фактически в 50 А и подключить отходящие АВ к общей точке. Так будет более правильно
Не совсем Вас понял, Вы имеете ввиду по контактору ввести одну вазу и вывести с него одну, а уже АВ16 перемычкой сделать?
