Всем доброго дня!
Купил недавно себе сварочный полуавтомат Solaris MIG-200EM. Решил попробовать и заметил такую штуку: срабатывает УЗО примерно раз через 3-5 при его включении сетевой кнопкой на корпусе. Сеть в гараже нормальная, новая, сделанная электриками. Проверил у товарища в соседнем гараже, та же ерунда - срабатывает УЗО. Поспрашивал ребят, которые сваркой занимаются в наших гаражах - ни у кого нет такой проблемы.
Отдал в сервис по гарантии. Вернули, сказали, что аппарат исправен. Рекомендовали поставить более мощное УЗО, не менее 32А (у меня на 16А).
Ладно, думаю, исправен так исправен.
Вчера пошел в гараж. Решил проверить корпус полуавтомата индикаторной отверткой. Включил его через удлинитель без заземления, и лампочка индикаторной отвертки при на корпусе стала гореть. Я так понимаю, что на корпусе есть напряжение.
Вопрос, значит ли это, что полуавтомат неисправен? Можно ли его эксплуатировать или добиваться ремонта/обмена?
Здравствуйте.
sirri сказал(а)
Вчера пошел в гараж. Решил проверить корпус полуавтомата индикаторной отверткой. Включил его через удлинитель без заземления, и лампочка индикаторной отвертки при на корпусе стала гореть. Я так понимаю, что на корпусе есть напряжение.
Правильно понимаете, на корпусе действительно есть какое-то напряжение. Оно видимо попадает на корпус через внутреннюю цепь, возможно через входной фильтр. С подсоединенным заземлением такого бы не было.
sirri сказал(а)
Вопрос, значит ли это, что полуавтомат неисправен? Можно ли его эксплуатировать или добиваться ремонта/обмена?
Нет, не значит, потому что вы его подключили с нарушением рекомендаций производителя, а именно не заземлив корпус.
P.S. Подключите аппарат в соответствии с рекомендациями, если и дальше проблема останется, обращайтесь в сервис
sirri сказал(а)
Можете мне, чайнику, объяснить, как связаны амперы автомата (у меня стоят, как и УЗО, на 16А) со сработкой УЗО?
По большому счету никак, есть нюанс при больших токах КЗ, но это не ваш случай

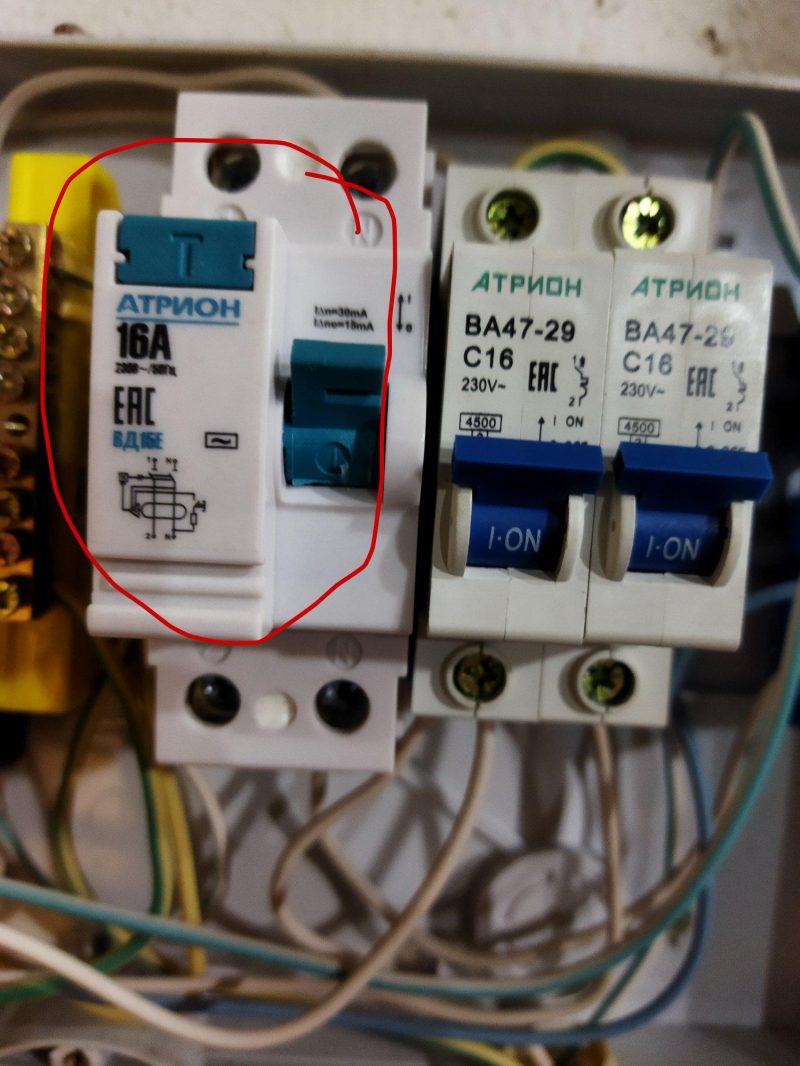

По вашей фотографии не видно, подсоединено ли УЗО по всем правилам: https://elektroshkola.pro/apparaty-zashhity/uzo/
Кроме того, следует смотреть соблюдается ли п. 7.1.83 ПУЭ. Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального тока УЗО. При отсутствии данных ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 м длины фазного проводника.
Спасибо за ссылку на статью!
Исходя из того, что я там прочитал, у нас схема TN-S. Провод заземления идет отдельно. Он общий для всего гаражного кооператива. С нулем не соединен.Но автоматы у меня стоят после УЗО, а не перед ним. Один автомат на розетки, другой на лампы.
Кстати, может, это вопрос тупой, но не может ли сказываться на работу УЗО перегоревшая светодиодная лампа?
"Включил его через удлинитель без заземления, и лампочка индикаторной отвертки при на корпусе стала гореть"

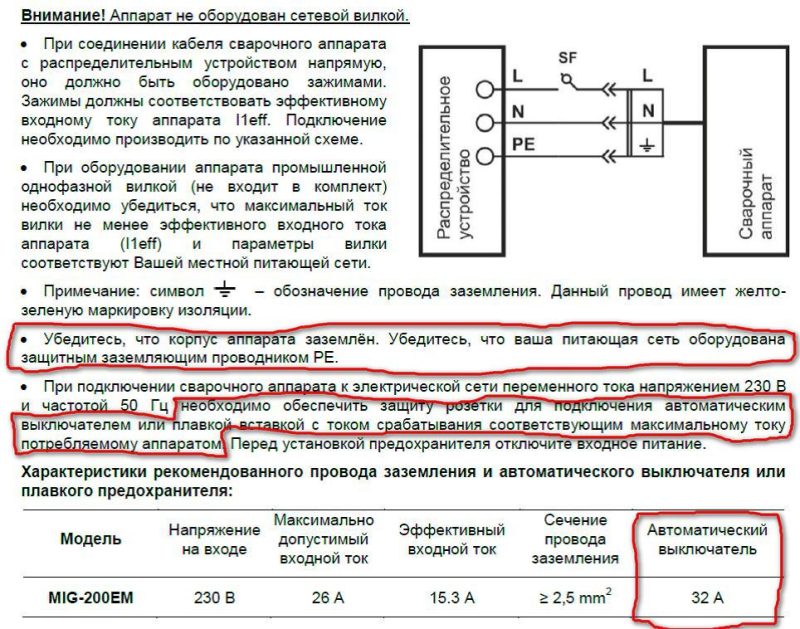

Очевидно, что какая-то внутренняя электрическая цепь аппарата связана с корпусом и из-за этой связи возникает дифференциальный ток. Может быть это неисправность, а может это конструктивная особенность. И именно из-за нее рекомендуемый производителем аппарат защиты автоматический выключатель, а не дифференциальный автоматический выключатель или УЗО.
