Добрый день. Хочу поменять в хрущевской трешке всю проводку. Сейчас проводка алюминиевая 2х жильная. В будущем планируется капремонт электрики в доме. года через 2-3. Буду менять на медный ВВГ-нг. На розетки 2,5мм, на свет 1,5мм. Также хочу поменять провод от щитка на лестничной клетке, до щитка в квартире. Заземляющий провод пока некуда подключать.
Линии на розетки будут разделены. В одной комнате 3 розетки на один кабель (это телевизор, приставки и т.д.), и в этой же комнате 4 розетки по другой стене для мелочи типа зарядок и т.д. Во второй комнате так же 3 розетки на одной стороне для телевизора и на противоположной стене розетки для не особо нагруженных приборов. В 3 комнате 4 розетки по противоположным стенам (эта комната будет детская спальня, там особо нагруженных проборов не предполагается). На кухне будет отдельная линия для холодильника, отдельная линия на посудомоечную машину, и отдельная линия на электрическую варочную панель. А также на кухне будет линия для мелкой бытовой техники на 3 розетки (мультиварка, кофемашина, блендеры и т.п.) В санузле будет розетка на стир. машинку и одна розетка для мелочи.
Ну и свет в каждой комнате, это будет потолочные светильники светодиодные.
Помогите пожалуйста собрать щиток для всех линий. Что необходимо поставить, узо, дифавтомат, на какие группы, каким номиналом? Нужен ли реле напряжения. Какой поставить вводной автомат?
Здравствуйте, Игорь. Правильно ли я понимаю, что вы хотите: 1.розеточные линии отдельно для каждой из трех комнат, 2.по отдельной линии на кухне для холодильника, посудомоечной машины,варочной панели, мелкой бытовой техники, 4. линия для стиралки в санузле, 5. отдельные линии освещения по комнатам, кухне и санузлу.
Дмитрий, здравствуйте. Получается:
1. В каждой комнате по 2 линии розеток ( по типу левая сторона и правая), т.е. одна комната на 2 автомата,
2. На кухне одна линия на холодильник, одна линия на варочную панель, одна линия на посудомоечную машину, и одна линия на розетки для мелкой техники типа микроволновая печь, чайник ит.д.
4. линия для стиральной машины в ванной
Ну а свет на всю квартиру на один кабель
PS Еще забыл про кондиционер, как минимум в одной комнате будет в будущем. На него тоже одна линия на один автомат. Сейчас не буду подключать, только провод прокину
Я даже не знаю как рассчитать, многая техника даже еще не куплена.
Я думаю что все примерно одинаковые потребители плюс минус.
Какой номинал АВ на лестничной клетке, от которого запитана ваша квартира？ По проекту капитального ремонта этот номинал АВ сомневаюсь, что увеличат, т.к для этого необходимо увеличить мощность питающей дом сети.
С щитком на лестничной клетке вообще беда. Борюсь с управляющей компанией чтобы навели там порядок. Ну или надежда на капремонт проводки в будущем.
Я даже не знаю какой тут номинал

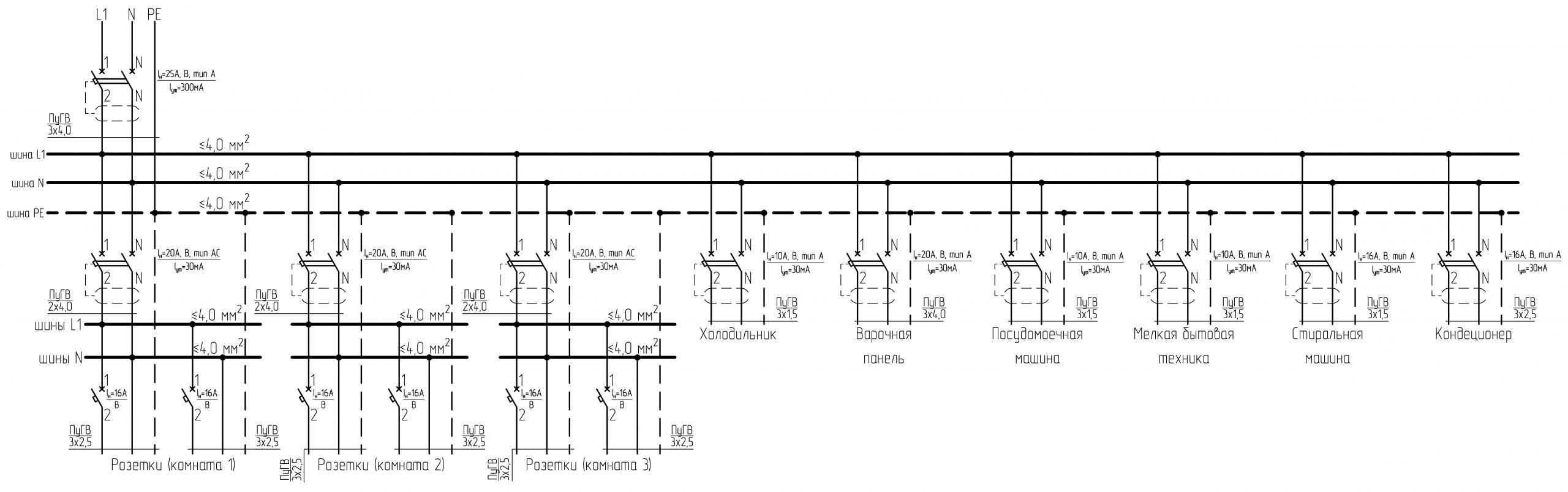

Дмитрий, спасибо Вам огромное за такую подробную схему.
Но помогите расшифровать.
Получается вводной автомат нужен на 25а
Дальше на каждую комнату идет УЗО на 20а а после него на каждую линию комнаты идет автомат на 16а
А на остальную технику, типа холодильник и стиралка идут просто автоматы на 10-16-20а?
Правильно я Вас понял?
Дмитрий Матаев сказал(а)
Устанавливать реле контроля напряжения имеет смысл, если вы не уверены в качестве электроэнергии
Ну много где читал, что рекомендуют в старом жилом фонде устанавливать их
Вводной это дифавтомат с током утечки 300 мА, так называемый противопожарный, номинал его зависит от установленной мощности на квартиру, выбран на 25 А предположительно, исходя из того, какой у вас сейчас установлен аппарат защиты на вводе. На каждую комнату идет тоже дифавтомат на одну ступень ниже по току. На остальную технику так же установлены дифавтоматы исходя из предположительной мощности потребителей.
Дмитрий Матаев сказал(а)
Вводной это дифавтомат с током утечки 300 мА, так называемый противопожарный, номинал его зависит от установленной мощности на квартиру, выбран на 25 А предположительно, исходя из того, какой у вас сейчас установлен аппарат защиты на вводе. На каждую комнату идет тоже дифавтомат на одну ступень ниже по току. На остальную технику так же установлены дифавтоматы исходя из предположительной мощности потребителей.
Не нашел в продаже у нас в городе дифавтомат на 25а с током утечки на 300ма, да еще и тип тока АС. Если и есть какие то позиции, то под заказ и ценник около 10 тыс рублей.
Как то дорого получается. Я конечно хочу качественную проводку в квартире, но бюджет получается намного превышен.
Как нибудь, можно уменьшить стоимость щитка, чтобы не особо страдала безопасность?
А на схеме выше, на розетки после дифавтомата идет еще простой автомат на 16 А?
А на светильники какие автоматы нужны? На схеме я так понял они отсутствуют. И их надо разделять по группам или можно на одну линию?
И ещё вопрос. Счётчик в квартире. Его надо ставить до диф автомата водного или после
Да, извините, про освещение забыл. Желательно поставить отдельно для каждой комнаты по однополюсному АВ 6 или 10 А, а для кухни и санузла один АВ тоже 6 или 10 А. Электропроводку на освещение 1,5 мм2. Подключать АВ на освещение от общей линии после счетчика. Счетчик подключать после вводного АВДТ.
