Подключение духовки и варочной панели к квартирному щитку

Здравствуйте! А почему кабель четырехжильный, а не пятижильный?
Вообще,что бы я хоть как то Вас по данному поводу мог проконсультировать мне нужно увидеть схему, т.е. как минимум мне нужны фотографии Вашего щитка

Ну, Ваш кабель однозначно должен быть защищен от сверхтоков, причем это защита должна быть в начале линии, а не в ее конце конечно же. Т.е. в Вашем случае я пока вижу два варианта: Первый - это поставить соответствующий аппарат защиты в щитке. Второй вариант - подключить кабель к верхним контактам групповых автоматов, то есть защиту кабеля в этом случае будет обеспечивать вводной автомат (не вижу на сколько он у Вас Ампер), но в этом случае Вам придется использовать кабель с сечением соответствующим номинальному току вводного автомата, что бы обеспечивались его защита.

Если у Вас вводной автомат В20, то он вполне способен будет защитить медный кабель 4х2,5, а значит установка дополнительного автомата в щитке для Вас не обязательна. Подключить кабель Вы можете на любые свободные контактные соединения, например к верхним контактам автоматических выключателей подключенных после Вашего вводного автомата (согласно правилам под один контакт можно зажимать до двух проводников включительно), а дальше можете выводить этот кабель на бокс, устанавливать в нем УЗО на 25 Ампер и оттуда разветвлять на розетки. Установка фазных шин в щитке не самый лучший вариант на мой взгляд, я бы Вам посоветовал все таки воспользоваться автоматическими выключателями установленными после УЗО (на 16Ампер как Вы изначально и хотели), при этом перед УЗО автомат, в Вашем случае, устанавливать не обязательно, т.к. оно будет защищено Вашим вводным автоматом.

Имеющиеся нулевую и заземляющую шины использовать можете, я в этом проблем не вижу.
На счет установки фазных шин лично я такие решения не поддерживаю, но если для подключения кабеля у Вас не получится использовать имеющиеся контакты на автоматах (например из-за разности сечения проводников) можете использовать шины, но обязательно они должны быть полностью изолированы (типа кросс-модуля)

Рудольф сказал(а)
Подключение ведь через нижнюю часть автомата, приход сверху.?

Вы меня не поняли. Вы сказали, что у Вас на вводе стоит автомат на 20 Ампер с характеристикой В,верно? Следовательно все установленное оборудование в Вашем щитке вплоть до других автоматических выключателей защищено этим автоматом. Соответственно Вы смело можете подключать свой кабель 4х2.5 или фазные шины если Вам они необходимы к верхним контактам имеющихся автоматов, так как защита будет обеспечиваться вводным автоматом.

Рудольф сказал(а)
а. кабель две фазы от автомата, провод к земле, провод к нулю.(щиток)

- верно, как я уже сказал выше две фазы у Вас получится защищены Вашим вводным автоматом. Хотя я все же рекомендую Вам использовать кабель 5х2.5, так будет правильно.
Ведете от своего главного щита 3 фазы, ноль и защитный ноль в бокс, там ставите трехфазное УЗО на 25 Ампер и две шины (N и PE), да автомат должен стоять перед УЗО для его защиты от сверхтоков, но в Вашем случае УЗО будет защищено Вашим вводным автоматом на 20 ампер, поэтому еще один автомат перед ним не нужен. После УЗО ставите двухполюсный автомат на 16 Ампер на двухфазную варочную панель, а на третью свободную фазу от УЗО подключаете однополюсный автомат на 16 Ампер для духовки. И фазная шина Вам вообще не нужна будет.

Рудольф сказал(а)
К автомату от которого хочу запитать 3 фазы кабеля(медь; 2.5) подключены алюминиевые провода(похоже большего сечения)

Так а почему Вы решили подключать к нижним контактам автомата? Он же не потянет дополнительную нагрузку с учетом имеющейся. Я же говорил, раз у Вас есть 20ти амперный автомат на вводе, подключайте к верхним контактам отходящих автоматов, где есть место.

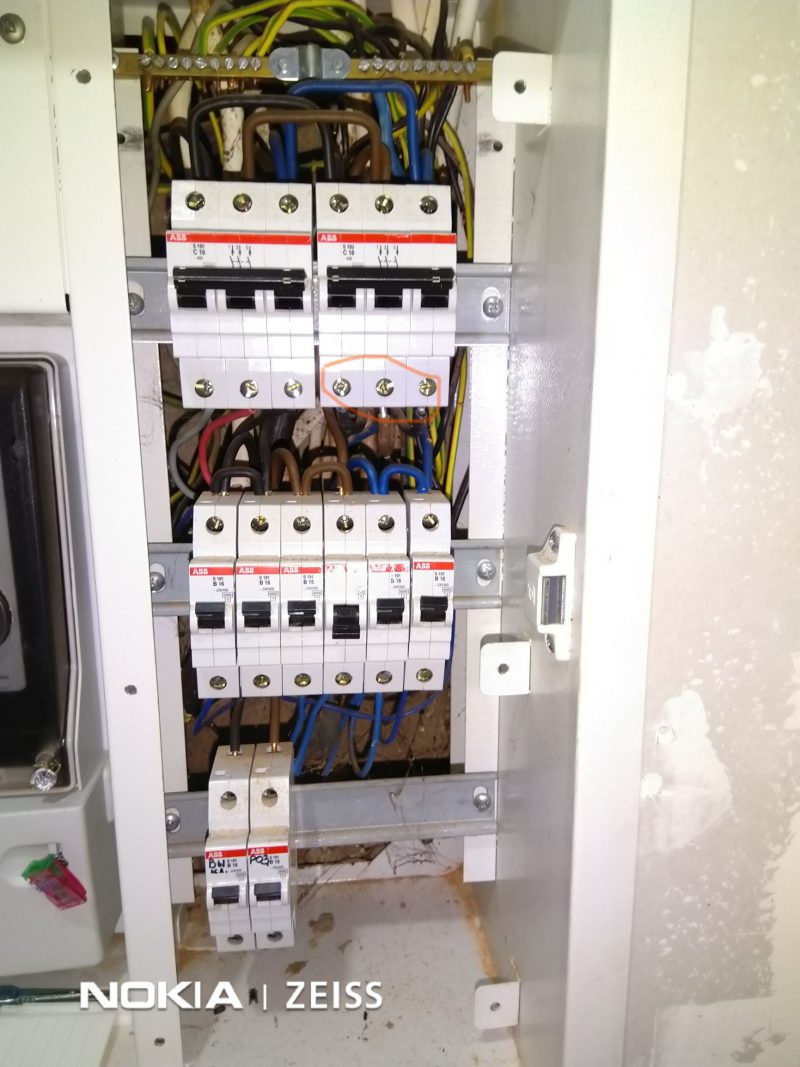

Например, у Вас внизу стоят 2 однополюсных автомата, сверху у них только по одному проводу, третью недостающую фазу можно снять со второго ряда, только там почему то нет места, не могу понять откуда там синий провод и куда он идет, он вообще подключен к чему то?

Рудольф сказал(а)
Как правильно нарастить Pe, N если не хватает места? Шины видны вверху на фото.

Самый простой способ - объединить два провода из имеющихся под один контакт, тем самым освободится место. Два другие более трудоемкие - установить дополнительные шины (например на дин-рейки рядом с автоматами) соединив их перемычками с имеющимися, либо заменить имеющиеся шины на большие.

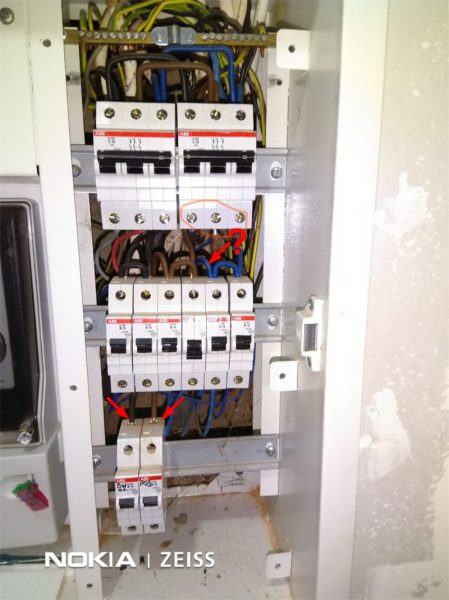

Здравствуйте, Рудольф! Стрелка с вопросом указывает на конкретный провод. У Вас что розетки подключаены к верхнему выводу автомата?

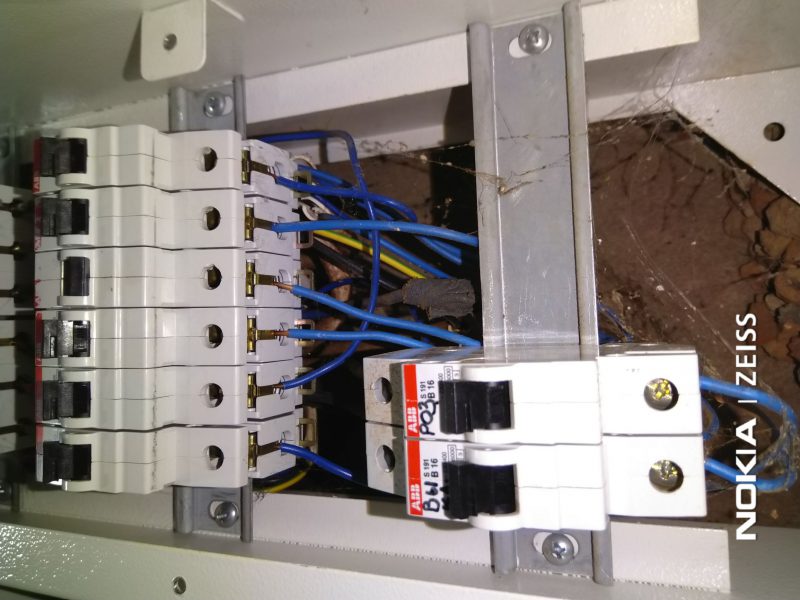

На втором фото я вижу черную хб изоленту на проводе, это что?

Я говорю о том, что возможно тот синий провод ни к чему не подключен, просто посажен на верх автомата, а второй его конец просто заизолирован, т.е.возможно у Вас в щитке болтается под напряжением ни к чему не подключенный провод, который занимает нужное Вам место под контактом автомата.
Рудольф, исходя из нашего разговора я могу Вам дать только один совет - обратитесь к специалисту, настоятельно не рекомендую Вам выполнять эту работу самостоятельно. Ваших знаний касательно устройства электроустановок недостаточно для выполнения такой работы, а Я не готов взять на себя такую ответственность.

Правильно. Но мой совет все же учтите.
