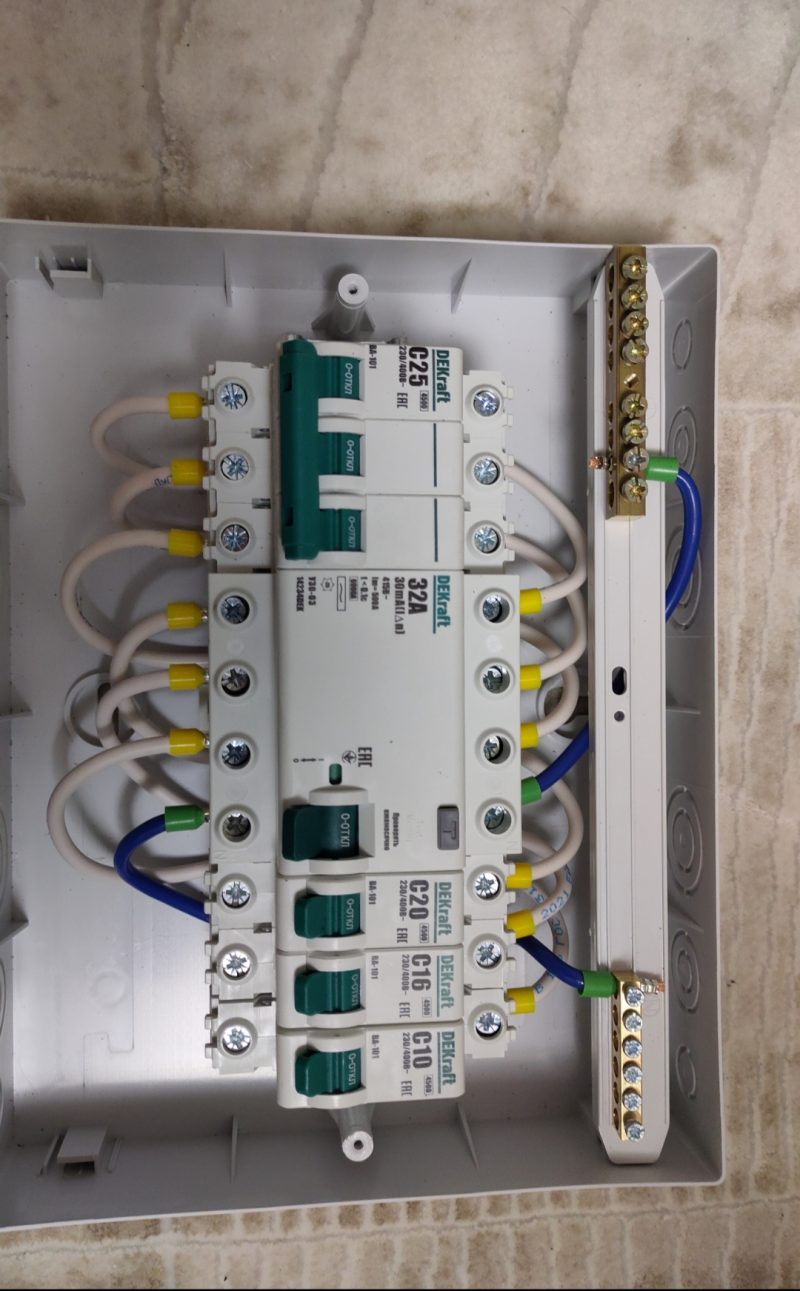

Здравствуйте. Собрал небольшой щит для бытовки будет использоваться во время строительства дома. Автомат на 20а под электроинструмент и сварочник. Автомат на 16а для бытовых нужд чайник, плитку подключить телефон зарядить и.тд. и автомат на 10а на освещение. Допускается такое разделение PEN? Шинка ГЗШ 8х12мм.
Монтаж выполнен проводами 6мм2
Ввод планирую выполнить медным кабелем 4х10.
Приветствую. В целом сам щит толково собран. Только каким образом вы PEN проводник разделяете из схемы непонятно, его же фактически сейчас нет 😄
Вообще, если говорить строго по букве правил, то у вас должна быть еще одна шина, для разделения PEN, хоть в вашем случае она и будет совершенно бессмыслена.
А что представляет из себя ваша бытовка?

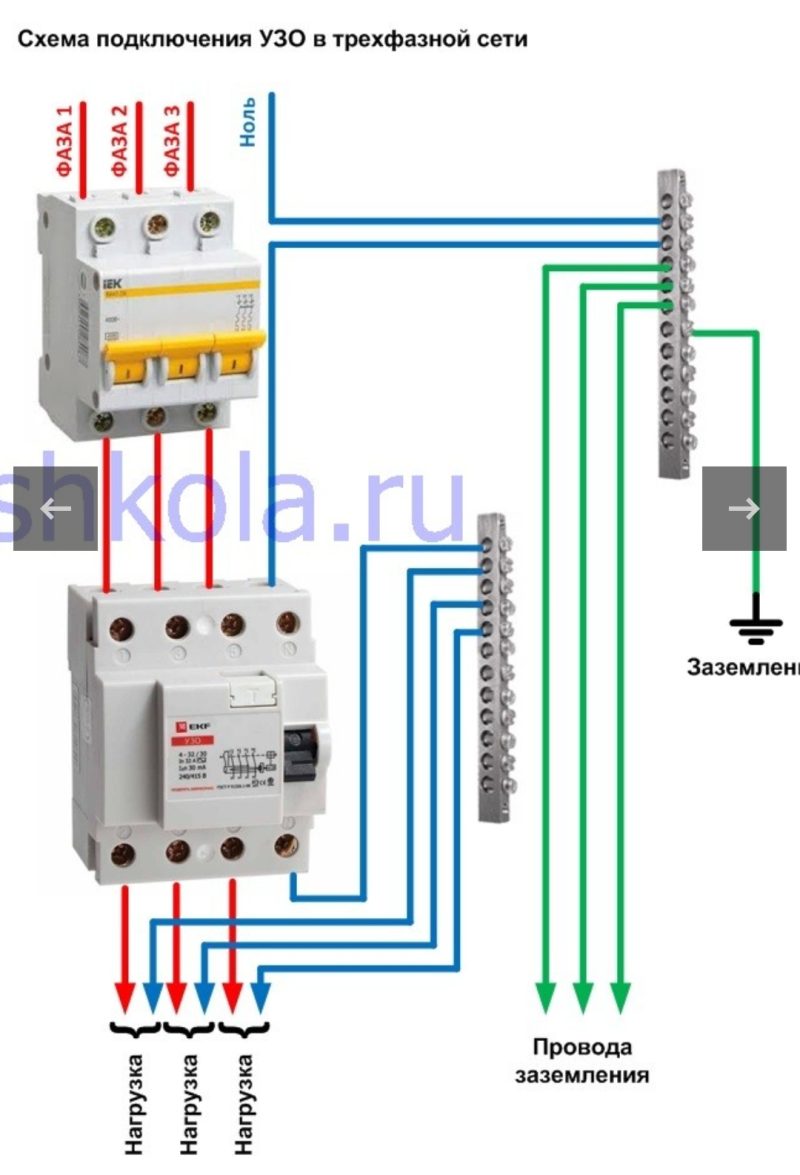

Согласно пункту 1.7.135 ПУЭ В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного РЕ-проводника.
То есть формально у вас есть отступление от правил, но когда речь идет про маленький щиток, где всего один отходящий ноль (на УЗО) установка специально для него еще одной нулевой шины и соединение ее с ГЗШ, как я уже написал ранее, совершенно бессмысленна и по факту вообще ни на что не влияет.
Поэтому я бы сказал, что ваша схема годится, выбраны автоматы и все собрано толково 👍
