Добрый вечер! Имеется вентилятор, двигатель с характеристиками: мощность 1,1кВт, ток 2,9А, напряжение 380В, скорость вращения 1400 Rpm. Как правильно подключить его через частотный преобразователь и какие дополнительные коммутационные аппараты требуются? Предусмотрен ли реверс через ЧП? Каким кабелем подключать экранированным или можно простым?
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
2
8 июля 202115:58
Здравствуйте. В общем-то особо сложного ничего нет. Для начала необходимо выбрать соответствующий по характеристикам ЧП и подключать уже в соответствии с руководством по эксплуатации. Производитель дает все рекомендации по подключению.
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
3
8 июля 202116:07
Реверс у ЧП будет. Попозже могу вам подобрать ЧП.
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
4
8 июля 202116:44
Вот например ПЧ ПЧВ3 производства ОВЕН. Дополнительных коммутационных аппаратов по РЭ не требуется. Подключение к двигателю с помощью экранированного/бронированного кабеля. Подробнее прочитаете в РЭ.
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
5
8 июля 202116:58
ЧП привел вам для примера, у других ЧП будет схожее подключение.
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
6
9 июля 202106:53
Если остановитесь на ПЧВ3, то по мощности вам подойдет ПЧВ3-1К5-В
Atarik
не в сети 2 года
На сайте с 23.04.2021
Участник
Тем11
Сообщения42
7
9 июля 202107:51

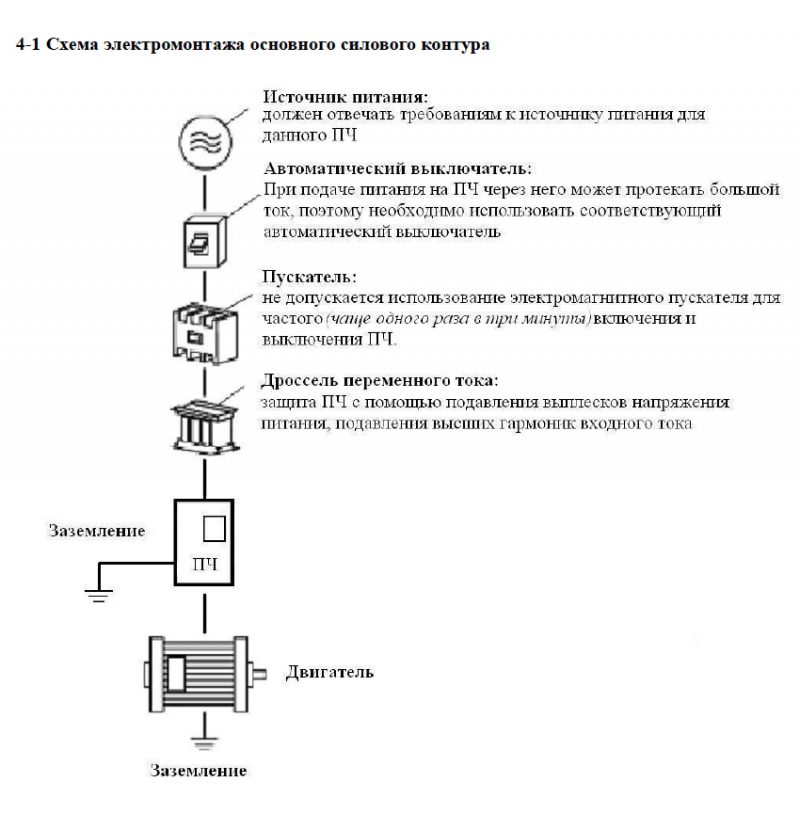

Доброе утро! Спасибо за информацию. Ранее я читал инструкцию "Преобразователь частоты INNOVERT" там описано
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
8
9 июля 202108:22
Прошу прощения, не совсем верно вас понял вначале. Подумал сразу, что вы спрашиваете про необходимость коммутационных аппаратов для подключения двигателя к ПЧ. Для подключения питания на ПЧ разумеется необходим соответствующий мощности ПЧ автоматический выключатель.
Atarik
не в сети 2 года
На сайте с 23.04.2021
Участник
Тем11
Сообщения42
9
9 июля 202108:28
Я уже подобрал по калькулятору, авт.выключатель 3х10А, пускатель 3х12А (пускатель по калькулятору как и автомат 3х10А, но в паспорте ЧП прочитал нужен 3х12А, думаю это не критично), и кабель экранированный 3х2,5мм2 по паспорту (по калькулятору 3х1,5мм2), длиной не более 25м.
Atarik
не в сети 2 года
На сайте с 23.04.2021
Участник
Тем11
Сообщения42
10
9 июля 202108:30
Дроссель переменного тока, я так понял это и есть сетевой фильтр.
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
11
9 июля 202108:57
Косвенно о том, что нужен АВ для питания ПЧ следует из РЭ на ПЧВ3 2.4.3 При подключении и проверке ПЧВ3 необходимо соблюдать требования ГОСТ 12.3.019 «Правил эксплуатации электроустановок потребителей» и «Правил охраны труда при эксплуатации электроустановок потребителей».
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
12
9 июля 202108:58
Atarik сказал(а) Дроссель переменного тока, я так понял это и есть сетевой фильтр.
Верно
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
13
9 июля 202109:00
А такой номинал АВ вы из паспорта на какой ПЧ взяли?
Atarik
не в сети 2 года
На сайте с 23.04.2021
Участник
Тем11
Сообщения42
14
9 июля 202109:06
Преобразователь частоты IVD152B43A INNOVERT, на 1,5квт. мощность двигателя 1,1кВт.
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
15
9 июля 202109:09
Вам контактор для чего нужен?
Atarik
не в сети 2 года
На сайте с 23.04.2021
Участник
Тем11
Сообщения42
16
9 июля 202109:21
В описании указанно, если достаточно АВ, то можно исключить из схемы. Вообще их будет 6 вентиляторов приточных, 6 вытяжных, всего 12шт. Общая мощность 1,1х12=13,2кВт. Шкаф надо будет собирать.
Atarik
не в сети 2 года
На сайте с 23.04.2021
Участник
Тем11
Сообщения42
17
9 июля 202109:24
Если у Вас есть готовые, похожие решения, буду весьма благодарен.
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
18
9 июля 202109:32
Готовых решений нет, увы. Обязательно соблюдайте требования к установке ПЧ, это реально важно для обеспечения длительного срока эксплуатации, тем более у вас ПЧ в шкафу будет не один.
Atarik
не в сети 2 года
На сайте с 23.04.2021
Участник
Тем11
Сообщения42
19
9 июля 202110:33
Спасибо, что насчет контактора, нужен или нет в схеме?
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
20
9 июля 202111:13
Как правило,контактор не требуется. Контактор может быть использован для выполнения таких функций, как внешнее управление и автоматического перезапуска по- сле сбоя питания. Нельзя использовать контактор, впрочем как и АВ в качестве устройства запуска / остановки преобразователя.
