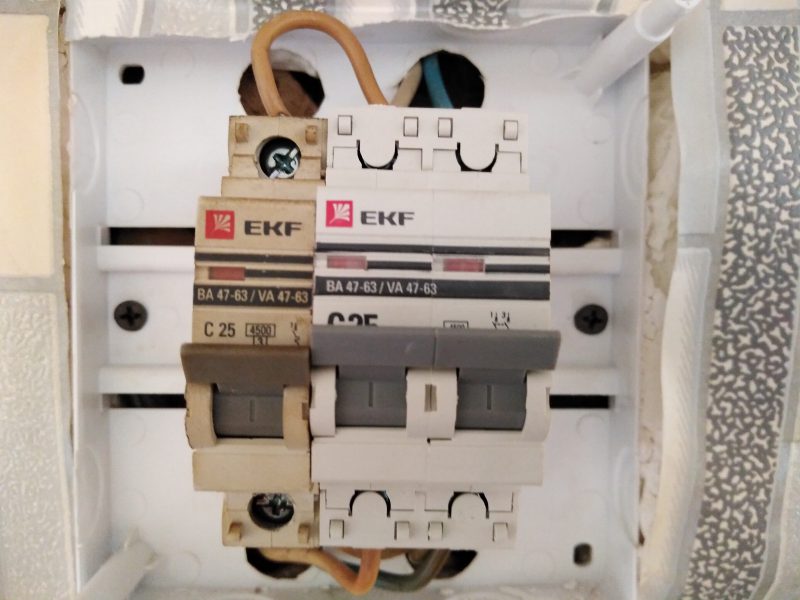

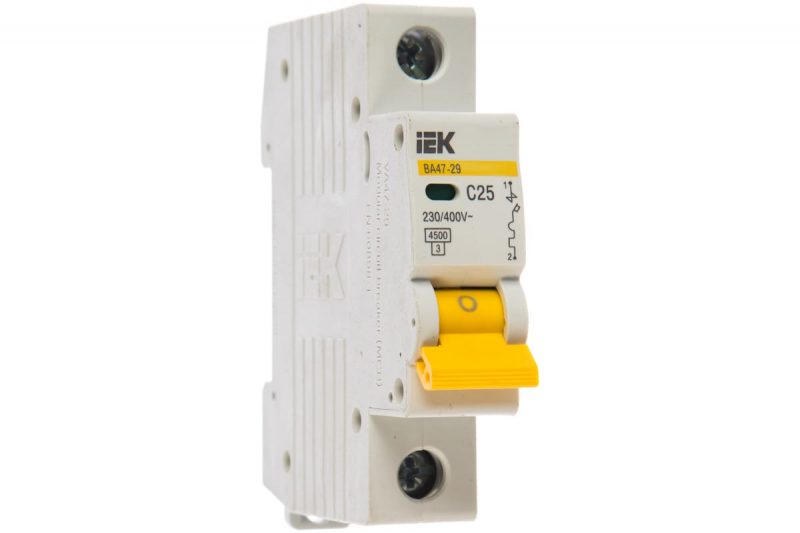

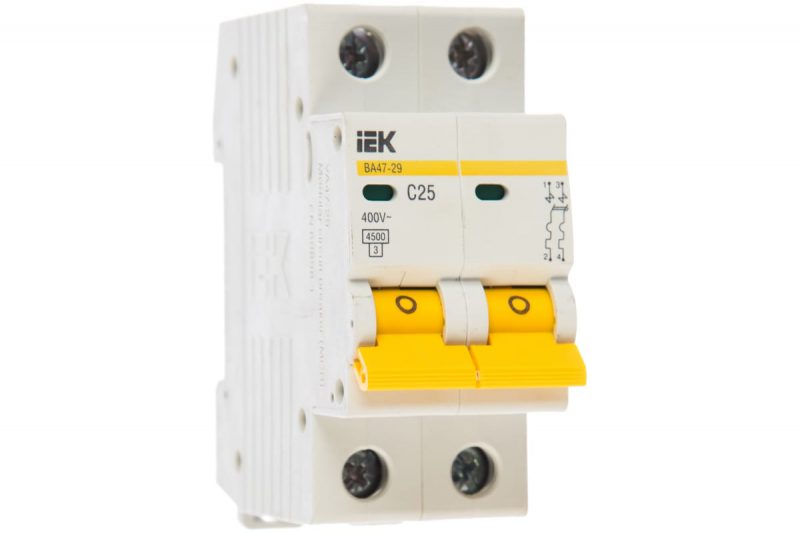

Прошу Вас помочь.Я инвалид, и ответ для меня важен.У меня три автоматических выключателя, один двойной,и третий отдельно.Фото прилагаю.Я хочу подключить третий автоматический выключатель на отдельную розетку, для электроники, чайника, и электроплиты.В данный момент он подключён,но при замыкании в общей сети, от другой розетки,срабатывает двойной выключатель, и тушит всю электрику полностью в доме,при этом третий,отдельный автомат остаётся включённым.Возможно ли сделать,подключить третий автомат так,чтобы он,отдельный автомат, и розетка от него,работала,даже если всё остальное погаснет? Мне Важно,чтобы на отдельную розетку и автомат,общая электрика, и автомат не срабатывала,если нет замыкания именно в ней!Первый автомат,одинарный стоит первым,именно такие модели.С первого сверху идёт перемычка на двойной автомат,на первый контакт сверху,в остальном по схеме.
Как я и писал, у вас до двойного выключателя установлен где-то в другом месте вводной общий выключатель на весь дом и вот он от КЗ в вашей домовой сети и срабатывает. А установлен вводной общий выключатель вероятнее всего там, где установлен счетчик электроэнергии для вашего дома. Что бы сделать как вы хотите нужно одинарный выключатель подключать до вводного общего выключателя, но так сделать вам никто не позволит. Обеспечить же селективность, при которой будет срабатывать только выключатель в домовом щите, а вводной общий выключатель не будет срабатывать, врядли получится.
Вы меня не поняли.Счётчик стоит на столбе,на улице,а в доме только два автоматических выключателя.Выключается двойной выключатель именно в доме,а который установлен на улице,на щитке,то есть в счётчике,не срабатывает,так как мои автоматы стоят в доме,первые,а автомат организации,на улице!
Мы живём в маленьком городке,здесь счётчики на столбах у дома каждого жителя, в каждом счётчике автоматический выключатель,но он срабатывал,когда не срабатывал домашний,личный.Вот у меня старый счётчик сняли,а автоматы я оставил,чтобы не бегать на улицу зимой,если выбьет автомат,так как я инвалид,и трудно передвигаться!Если на улице выбьет,тут понятно,ничего не сделаешь,но выключается то дома, и почему то только двойной счетчик,а одинарный остается включённым.Вот я и не пойму
Да,именно,отключается двойной счётчик и именно который в доме,фото есть.Автомат,вместе со счётчиком организации установлен после домашних автоматов,на улице.Уличный автомат срабатывает,когда не срабатывают мои автоматы.Да,и подключён одинарный автомат с левым полюсом двойного автомата.
На данный момент к одинарному выключателю что-то подключено из потребителей или он просто параллельно соединен с левым полюсом двойного выключателя, а весь дом питается от параллельно соединенных выключателей?

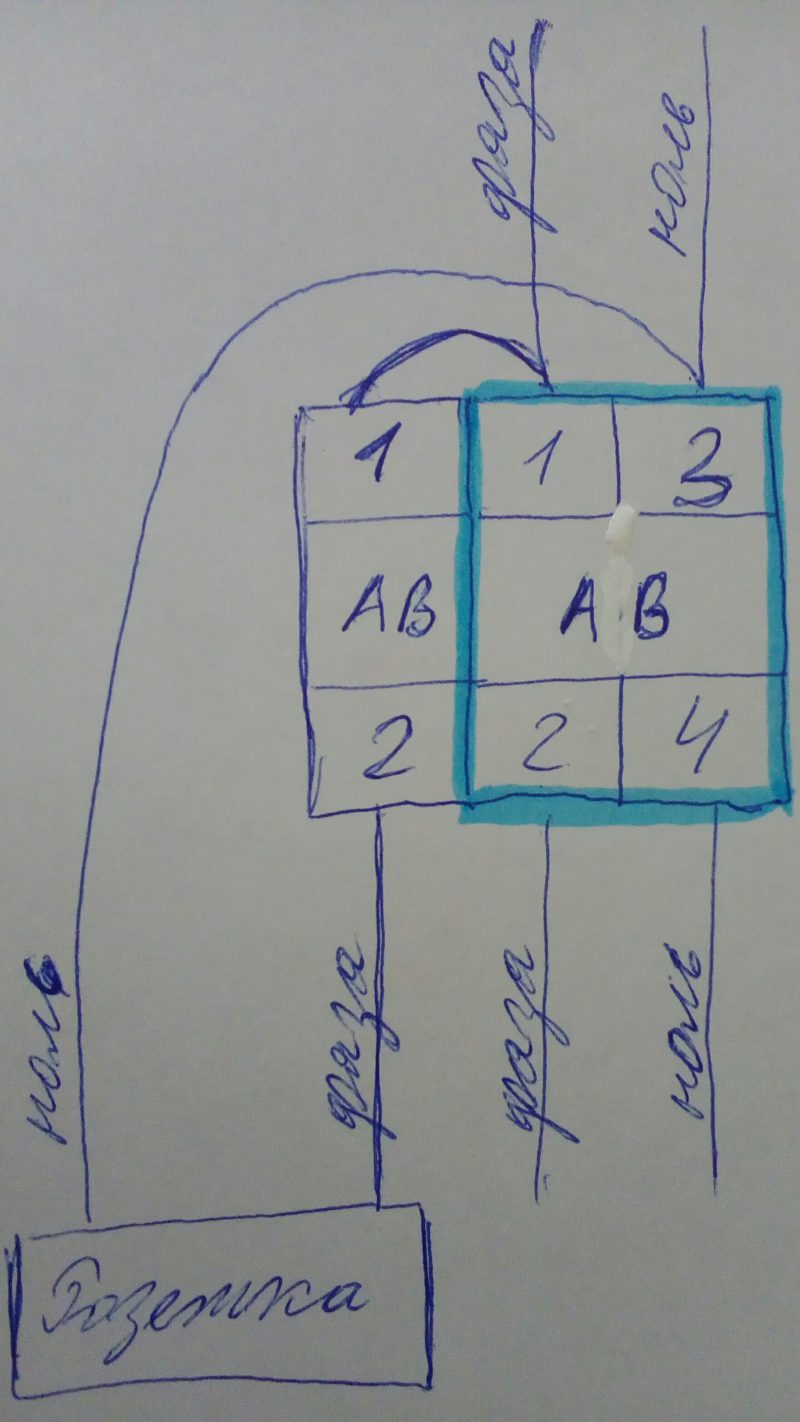

Похоже двойной выключатель размыкает ноль, который является общим для всего дома. Когда он отключается, то и пропадает ноль во всем доме, в том числе и у потребителей, питающихся от одинарного выключателя, хотя фаза при этом на этих потребителях остается. Вам необходимо для этих потребителей провести отдельный ноль, а взять его с верхней клеммы двойного выключателя.
Здравствуйте вновь!Вообщем подключил я автоматы точно по Вашей схеме!Теперь нормально,двойной отключаешь,одинарный работает,то есть розетка от него.Теперь последний вопрос.Проверять нет желания,но если замыкание в общей сети дома,отключится автомат двойной,или оба сразу?
