Я попробовал электродвигатель по треугольнику на 220 подключить - пошел дымок и двигатель нагрелся. По звезде с рабочим и пусковым конденсатором нагрелся до примерно 45 градусов и так остался. Ток 3,2 по звезде на 220, при расчете с помощью онлайн-калькулятора получилось 40мкф а у меня 50 мкФ рабочий и 100 мкФ пусковой. Все ли правильно? Но почему дымок?
PS: Переписал данные с таблички. Сейчас поставил неполную звезду. 50мкф рабочий, без пускового кондера. Раскручиваю рукой. Неудобно. Как мне лучше сделать?

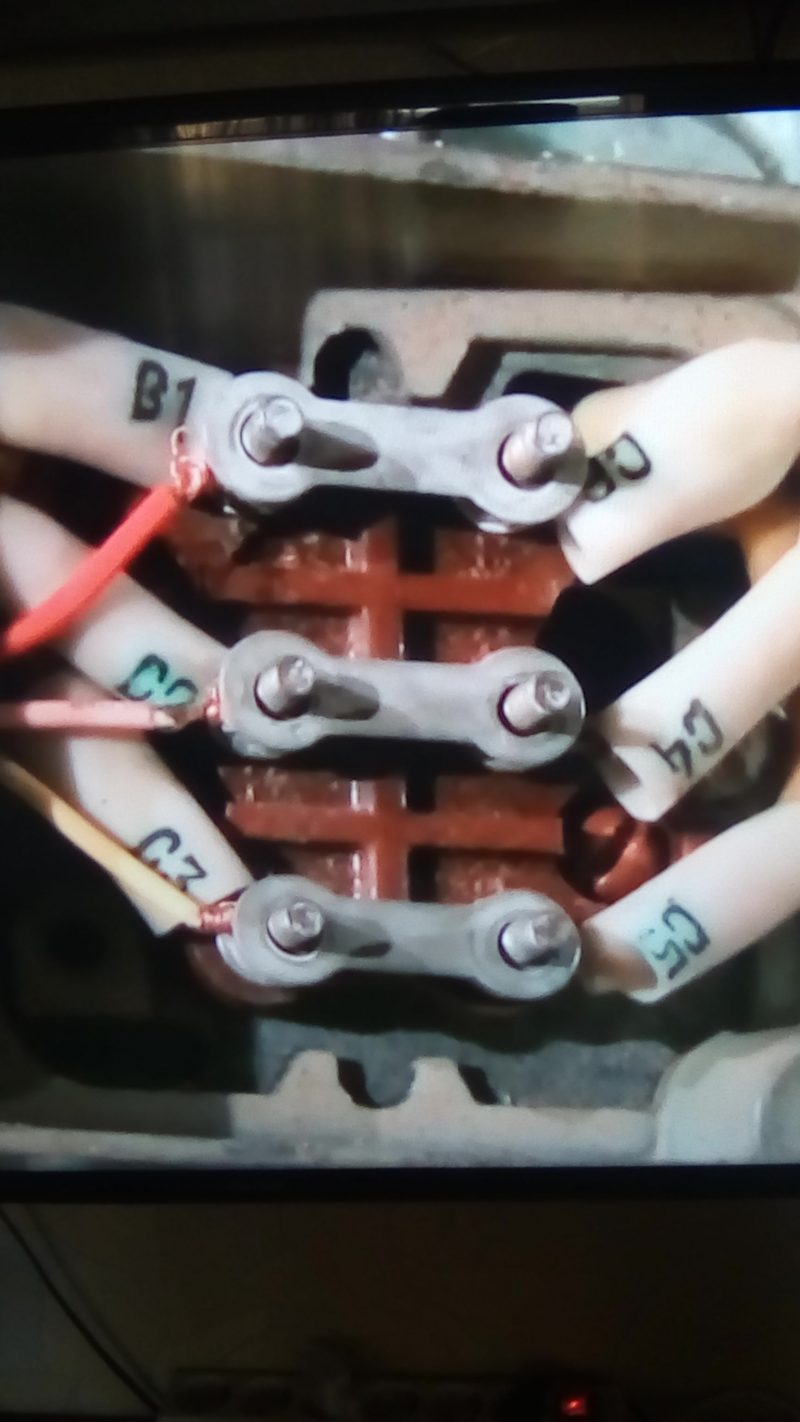

Здравствуйте, Женя! Почему Вы взяли схему "звезда" и ток 3,2 Ампера на 220 Вольт, если в соответствии с написанными Вами паспортными данными двигателя должны были взять для расчета схему "треугольник" и ток 5,6 Ампера? Таким образом Вы как минимум неверно произвели расчет конденсатора (емкость рабочего конденсатора по расчету составляет: 122.2 мкФ). Кроме того Вы говорите что соединили обмотки по схеме "звезда", но на предоставленном Вами фото они соединены по схеме "треугольник".
Рекомендую Вам ознакомиться со следующими нашими статьями:
Подключение электродвигателя 380В на 220В
Выводы обмоток электродвигателя — схемы соединения
И крайний вопрос. Пусковой применять следовательно 240 мкФ? Или без него обойдется? Двигатель применять буду для самодельного ленточнопильного станка.. могу попробовать сделать пуск двигателя без нагрузки а после запуска уже давать нагрузку путем подключения ремня. По принципу как устроена ременная передача в культиваторе для земли от двигателя к редуктору через дополнительный шкивы, который натягивает ремень. Правда это геморрой. Выразите свое мнение пожалуйста.
Пусковой конденсатор необходим только если двигатель запускается под нагрузкой и есть необходимость усилить пусковой момент. Если двигатель запускается без нагрузки на валу (т.е. в холостую) применение пускового конденсатора не требуется, двигатель должен самостоятельно запускаться и без пускового конденсатора. В случае если Вы все же решите применять пусковой конденсатор, то да, его емкость должна быть 240 мкФ.

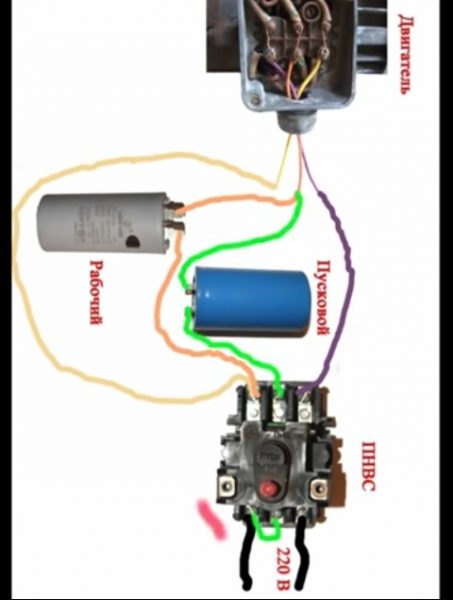

Добрый день. Собрал ленточный станок и применил ваш совет на практике. Просто рабочие конденсаторы без нагрузки двигатель не запускают. Собрал с пусковым на 250 мкФ. Стало запускаться сразу под нагрузкой весь станок. Применил схему с фото во вложении. Двигатель греется, но не до безумия. Не дымится. Спасибо вам большое за науку!
