Добрый день нужна помощь в подключении реле времени РВИ-2М в щите. В связи с тем, что на прилагаемой схеме нет обозначения фазы и нуля, никак не соображу, как подключить реле. Очень нужна толковая схема подключения 🙏
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
2
28 августа 202411:44
Здравствуйте. Для работы реле не имеет значение фазировка, но для безопасности лучше подключать фазу на А2, ноль на А1.
Авгурий
не в сети 2 года
На сайте с 14.07.2020
Участник
Тем3
Сообщения22
3
28 августа 202413:09
Хотел так подключить, но в последний момент засомневался ….. Спасибо!
Авгурий
не в сети 2 года
На сайте с 14.07.2020
Участник
Тем3
Сообщения22
4
15 сентября 202415:05
Дмитрий, добрый день! Нужна Ваша помощь 🙏 Что-то у меня не включается лампа, которую подкючаю к реле (( Скорее всего что-то я неправильно коммутирую. Подскажите, как правильно к этому реле подключить нагрузку? Будет здорово, если пришлете схему, можно от руки, с указанием фазы и нуля, и куда подключать
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
5
17 сентября 202414:17
Так вот же схема, которую вы сами выкладывали. Другой схемы и не составишь. На А2 - фаза На А1 - ноль Вместо "нагрузки" подключаете лампу
Авгурий
не в сети 2 года
На сайте с 14.07.2020
Участник
Тем3
Сообщения22
6
17 сентября 202417:59
А1 и А2 это подключение питание самого реле! Чтобы нагрузка заработала на нее нужно подать тоже ноль и фазу, которую разрываем самим реле, я про эту схему. И, кстати, можно ли брать фазу на нагрузку с клеммы питания реле, как пример, с А2, или же лучше так не делать?
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
7
17 сентября 202420:03
"А1 и А2 это подключение питание самого реле!" Ну так это же напряжение питания подаётся и на нагрузку, т.е одно и тоже напряжение и для питания реле и для питания нагрузки. Ноль напрямую и на реле и на нагрузку, фаза напрямую на реле, а через контакт реле на нагрузку.
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
8
17 сентября 202420:10
"И, кстати, можно ли брать фазу на нагрузку с клеммы питания реле, как пример, с А2, или же лучше так не делать?" Какой мощности лампа?
Авгурий
не в сети 2 года
На сайте с 14.07.2020
Участник
Тем3
Сообщения22
9
17 сентября 202420:23
Если не ошибаюсь, лампа стоит ДРЛ 250 Вт
Дмитрий Матаев
не в сети 4 месяца
На сайте с 20.04.2021
Специалист
Сообщения570
10
17 сентября 202421:17

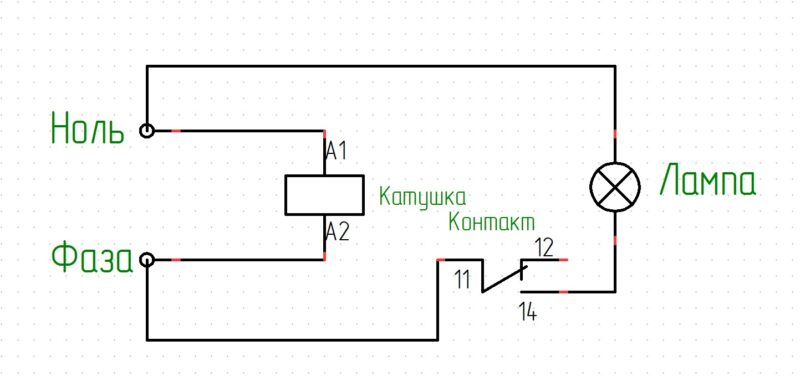

Схема
Авгурий
не в сети 2 года
На сайте с 14.07.2020
Участник
Тем3
Сообщения22
11
18 сентября 202422:27
Спасибо!)
